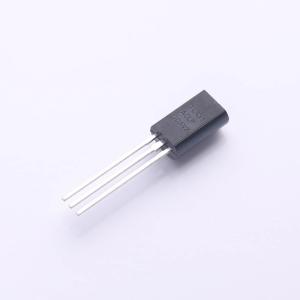

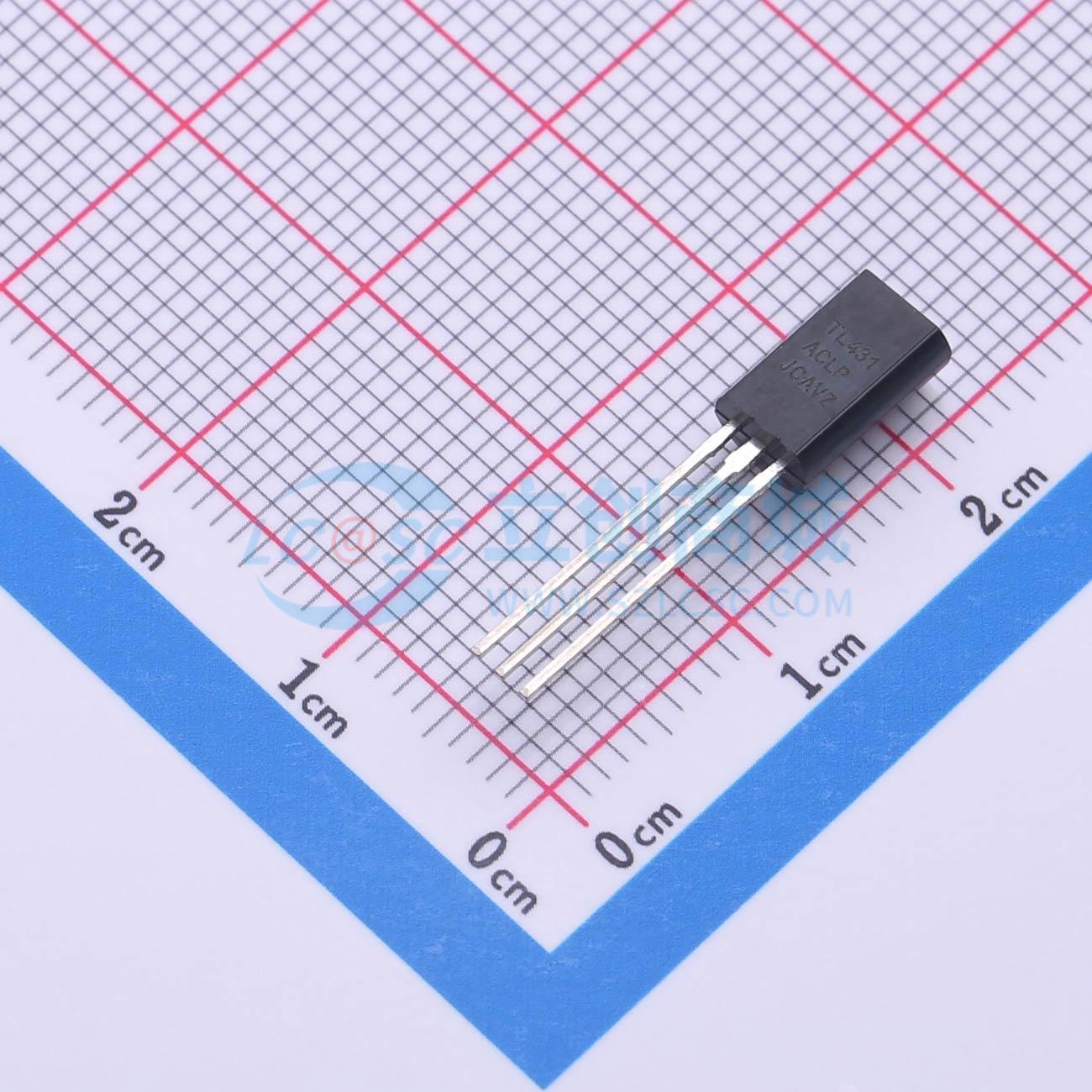

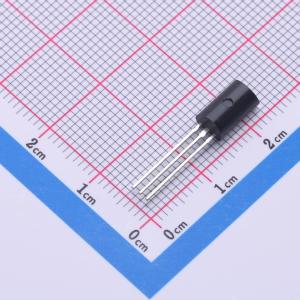

TL431ACLPG

TL431A、B 集成电路是三端可编程并联稳压二极管。这些单片式 IC 电压基准源可作为低温系数齐纳二极管工作，通过两个外部电阻可将其从 Vref 编程至 36 V。这些器件的工作电流范围为 1.0 mA 至 100 mA，典型动态阻抗为 0.22 Ω。这些基准源的特性使其在许多应用中成为齐纳二极管的理想替代品，如数字电压表、电源和运算放大器电路。2.5 V 基准源便于从 5.0 V 逻辑电源获得稳定的基准电压，并且由于 TL431A、B 作为并联稳压器工作，它既可用作正电压基准，也可用作负电压基准。

• 可编程输出电压高达 36 V
• 电压基准容差：±0.4%，25°C 时典型值（TL431B）
• 低动态输出阻抗，典型值为 0.22 Ω
• 灌电流能力为 1.0 mA 至 100 mA
• 等效全量程温度系数典型值为 50 ppm/°C
• 在整个额定工作温度范围内进行温度补偿
• 低输出噪声电压
• 适用于汽车及其他需要独特现场和控制变更要求的应用的 NCV/SCV 前缀；符合 AEC - Q100 标准且具备生产件批准程序（PPAP）能力
• 这些器件无铅、无卤素/无溴化阻燃剂（BFR），并符合 RoHS 标准

• 数字电压表
• 电源
• 运算放大器电路
