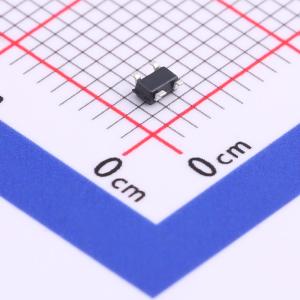

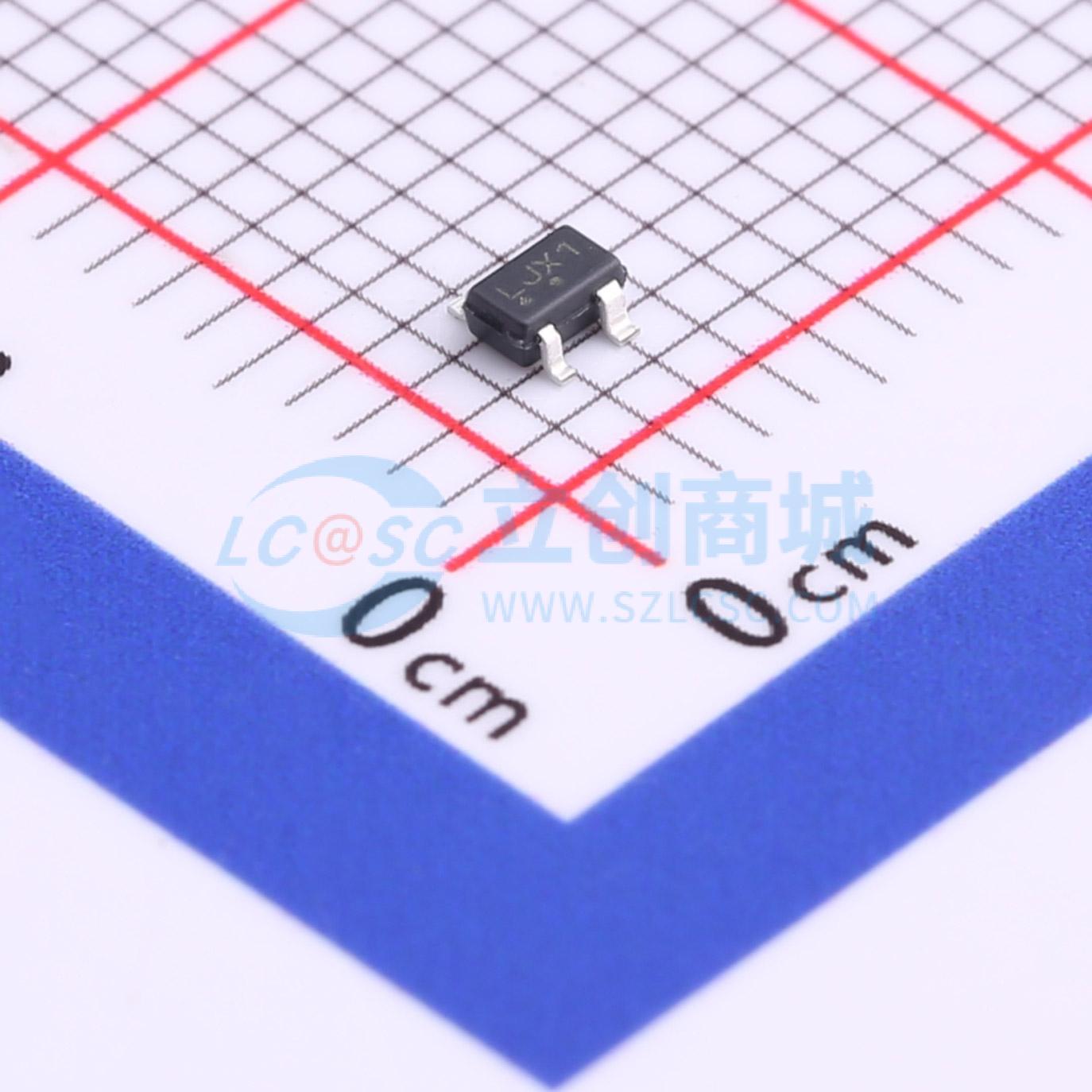

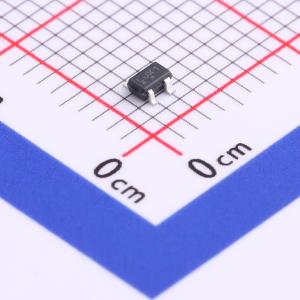

温馨提醒：图片仅供参考，商品以实物为准

NCP698SQ15T1G

150 mA，CMOS低压差线性稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 该系列固定输出低压差线性稳压器专为手持通信设备和便携式电池供电应用而设计，这些应用需要低静态电流和接地电流。该系列的特点是具有 2.5 μA 的超低静态电流。每个器件包含一个电压基准单元、一个误差放大器、一个 PMOS 功率晶体管、用于设置输出电压的电阻、电流限制和温度限制保护电路
品牌名称: onsemi(安森美)
商品型号: NCP698SQ15T1G
商品编号: C233370
商品封装: SC-82AB
包装方式: 编带
商品毛重: 0.036克(g)

商品参数

商品概述

该系列固定输出低压差线性稳压器专为手持通信设备和便携式电池供电应用而设计，这些应用需要低静态电流和接地电流。该系列的特点是典型静态电流超低，仅为2.5 μA。每个器件包含一个电压基准单元、一个误差放大器、一个PMOS功率晶体管、用于设置输出电压的电阻、电流限制和温度限制保护电路。NCP698系列提供一个使能引脚，用于开/关控制。 NCP698设计用于搭配低成本陶瓷电容，且要求最小输出电容为0.1 μF。该器件采用超小型SC82 - AB表面贴装封装。标准电压版本有1.3、1.5、1.8、2.5、2.8、3.0、3.3、3.5和5.0 V。其他电压可按100 mV的步长提供。

商品特性

典型超低静态电流2.5 μA
输出电压精度2.0%
工作温度范围 -40°C至85°C
使能功能
该器件为无铅产品

应用领域

电池供电仪器
手持仪器
摄像机和相机

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	6V
	输出电压	1.5V
	输出电流	150mA
	压差	550mV@(150mA)

	属性	参数值
	静态电流(Iq)	2.5uA
	噪声	100uVrms
	特性	带使能；过热保护
	工作温度	-40℃~+85℃@(Ta)
	输出极性	正极
	输出通道数	1
