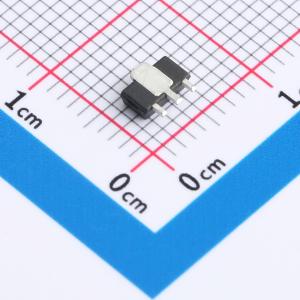

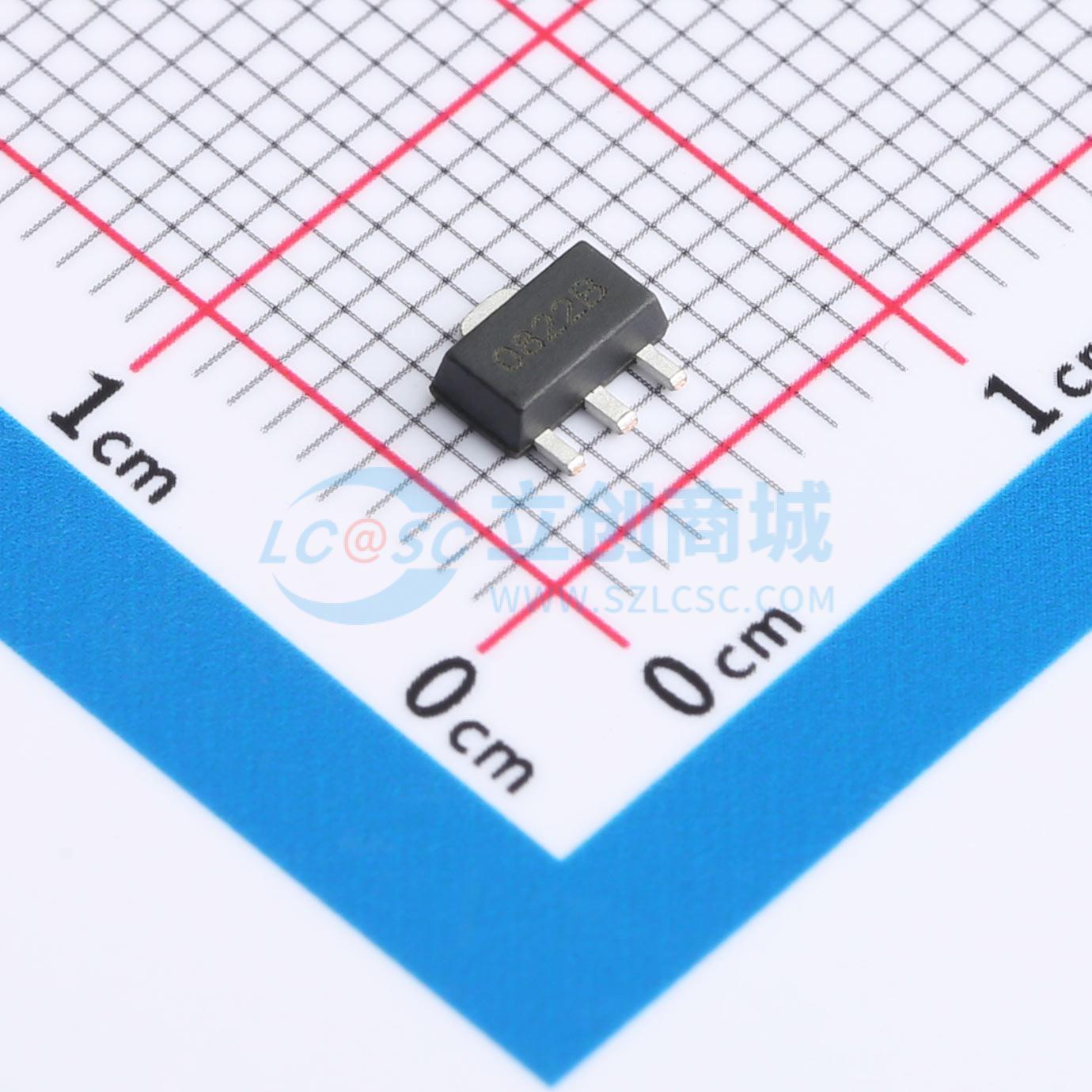

TM0822B

LED照明类

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LED照明类单通道线性恒流 LED 控制芯片.500V高压MOS管，无需压敏电阻
品牌名称: TM(天微)
商品型号: TM0822B
商品编号: C21882347
商品封装: SOT-89-3
包装方式: 编带
商品毛重: 0.081克(g)

商品参数

商品概述

TM0822B是一款高精度的单通道LED恒流驱动控制芯片，集成了高压整流管和JFET高压供电功能。可以通过外部电阻精确的设定LED电流。本芯片还具有过温调节功能，当输入电压过高，或者LED电流过大时，此功能将降低输出电流。由于不需要磁性元件，LED驱动器可以实现小体积、长寿命、并符合EMI规定。应用系统结构简单，外围元件极少，方案成本低。主要用于驱动由市电供电的高电压、低电流LED灯串，例如LED球泡灯、LED吸顶灯、射灯、LED蜡烛灯等LED照明产品。

商品特性

外围电路非常简单，驱动器体积小无需磁性元件
500V高压MOS管，无需压敏电阻超快LED启动
±5%LED输出电流精度
LED电流可由外部电阻设定
过温调节功能
封装形式：TO252 - 3、SOT89 - 3封装

应用领域

LED球泡灯
LED吸顶灯
射灯
LED蜡烛灯

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1000个/圆盘，最小起订量 5 个)

个

起订量：5 个1000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	LED驱动
	通道数	1
	输出电流	60mA
	特性	过温保护(OTP)

	属性	参数值
	工作温度	-40℃~+150℃
	开关管(内置/外置)	内置
	恒流精度	5%
