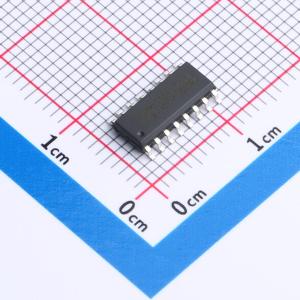

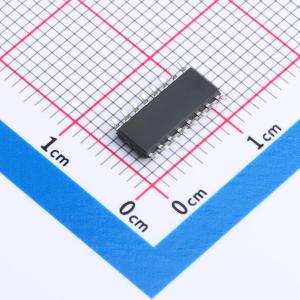

温馨提醒：图片仅供参考，商品以实物为准

TM512AC4

LED装饰驱动芯片 - 512协议系列

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LED装饰驱动芯片 - 512协议系列 DMX512差分并联协议LED驱动芯片• OUTR/OUTG/OUTB/OUTW输出耐压大于30V
品牌名称: TM(天微)
商品型号: TM512AC4
商品编号: C21882408
商品封装: SOP-16
包装方式: 管装
商品毛重: 0.299克(g)

商品概述

TM512AC4 是DMX512 差分并联协议LED驱动芯片，恒定4 通道高精度恒流输出，并带解码转发功能，可通过DO口转换成单线800Kbps数据归0 码输出，DO输出数据可直接控制800Kbps速率IC，可转发192 个通道数据。TM512AC4 解码技术精准解码DMX512 信号，可兼容并拓展DMX512 协议信号，对传输频率在200Kbps～1000Kbps以内的DMX512 信号完全自适应解码，无需进行速率设置，寻址可达4096 通道。TM512AC4 内置E2PROM，无需外接，同时支持在线写码，芯片提供4 个耐压30V可达80 毫安的高精度恒流输出通道，并且通过1 个外接电阻来设定电流的输出大小。TM512AC4 有PWM反极性降频输出功能。它主要为建筑物装饰和舞台灯光效果LED 照明系统而设计，某一个芯片的异常完全不影响其他芯片的正常工作，维护简单方便。

商品特性

兼容并扩展DMX512(1990)信号协议
控制方式：差分并联，最大支持4096 通道寻址
高速DMX512 增补算法专利，对传输速率200Kbps～1000Kbps的DMX512 信号可完全自适应解码
内置E2PROM，无需外接E2PROM
AB线在线写码，可一次性自动写码，支持先安装后写码方式
E2 地址码双备份模式，部分E2 损坏也不影响地址码读取
PWM 选择端可选择反极性降频功能，降频后端口刷新率为500Hz
PWM256 级灰度控制
画面刷新率3.6KHz以上
内置5V稳压管
OUTR/OUTG/OUTB/OUTW输出耐压大于30V
OUTR/OUTG/OUTB/OUTW四位恒流輸出通道
外置输出恒流可调电阻，每通道电流范围3～80mA
±3% 通道间电流差异值，±3%芯片间电流差异值
上电自检亮蓝灯，写码成功后亮白灯，新地址生效不需要重新上电
输出通道逐步延时，降低突波电流干扰
工业级设计，性能稳定
封装形式：SOP16

应用领域

点光源
线条灯
洗墙灯
舞台灯光系统
室内外视频墙
装饰照明系统

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(50个/管，最小起订量 5 个)

个

起订量：5 个50个/管

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	LED驱动
	工作电压(DC)	3.8V~6V
	通道数	4
	输出电流	80mA

	属性	参数值
	调光	PWM
	工作温度	-40℃~+85℃
	恒流精度	3%
