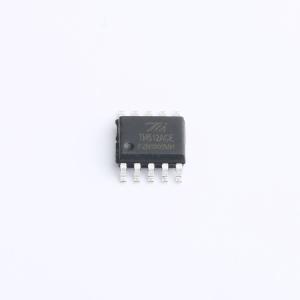

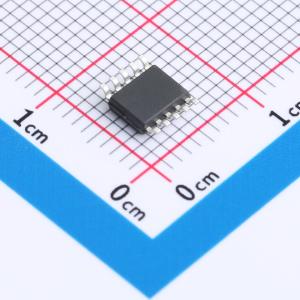

TM512ACE

LED装饰驱动芯片 - 512协议系列

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LED装饰驱动芯片 - 512协议系列 • 控制方式：差分并联，最大支持 4096 通道寻址• 输出端口 16 位灰度控制，采用伽马校正 2.2 增强型，更贴合人眼视觉感知
品牌名称: TM(天微)
商品型号: TM512ACE
商品编号: C21882409
商品封装: SSOP-10
包装方式: 管装
商品毛重: 0.154克(g)

商品概述

TM512ACE是DMX512差分并联协议LED驱动芯片，灰度等级16位，伽马校正2.2增强型，更贴合人眼视觉感知，3通道高精度恒流输出。TM512ACE解码技术精准解码DMX512信号，可兼容并拓展DMX512协议信号，对传输频率在200Kbps～1000Kbps以内的DMX512信号完全自适应解码，无需进行速率设置，寻址可达4096通道。TM512ACE内置E2PROM，无需外接，同时支持在线写码，芯片提供3个耐压30V可达80毫安的高精度恒流输出通道，并且通过1个外接电阻来设定电流的输出大小。高端口刷新率，大幅提高画面刷新率。TM512ACE更可将多组恒流输出接口短路以扩大电流驱动能力。它主要为建筑物装饰和舞台灯光效果LED照明系统而设计，某一个芯片的异常完全不影响其他芯片的正常工作，维护简单方便。

商品特性

兼容并扩展DMX512(1990)信号协议
控制方式：差分并联，最大支持4096通道寻址
高速DMX512增补算法专利，对传输速率200Kbps～1000Kbps的DMX512信号可完全自适应解码
内置485模块具有差分信号分辨率高及差分输入阻抗大的优点，可大大加强带载能力
内置E2PROM，无需外接E2PROM
AB线在线写码，可一次性自动写码，支持先安装后写码方式
E2地址码双备份模式，部分E2损坏也不影响地址码读取
输出端口16位灰度控制，采用伽马校正2.2增强型，更贴合人眼视觉感知
画面刷新率高达2KHz
内置5V稳压管
OUTR/OUTG/OUTB输出耐压大于30V
OUTR/OUTG/OUTB恒流输出通道
外置输出恒流可调电阻，每通道电流范围3～80mA
±3%通道间电流差异值，±3%芯片间电流差异值
上电自检亮蓝灯，写码成功后首地址亮红灯，其余地址亮白灯，用于断点辨别
新地址生效不需要重新上电
80ns输出通道迟滞，降低突波电流干扰
工业级设计，性能稳定
封装形式：SSOP10

应用领域

点光源
线条灯
洗墙灯
舞台灯光系统
室内外视频墙
装饰照明系统

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(100个/管，最小起订量 5 个)

个

起订量：5 个100个/管

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	LED驱动
	通道数	3
	输出电流	80mA

	属性	参数值
	工作温度	-40℃~+85℃
	恒流精度	3%
