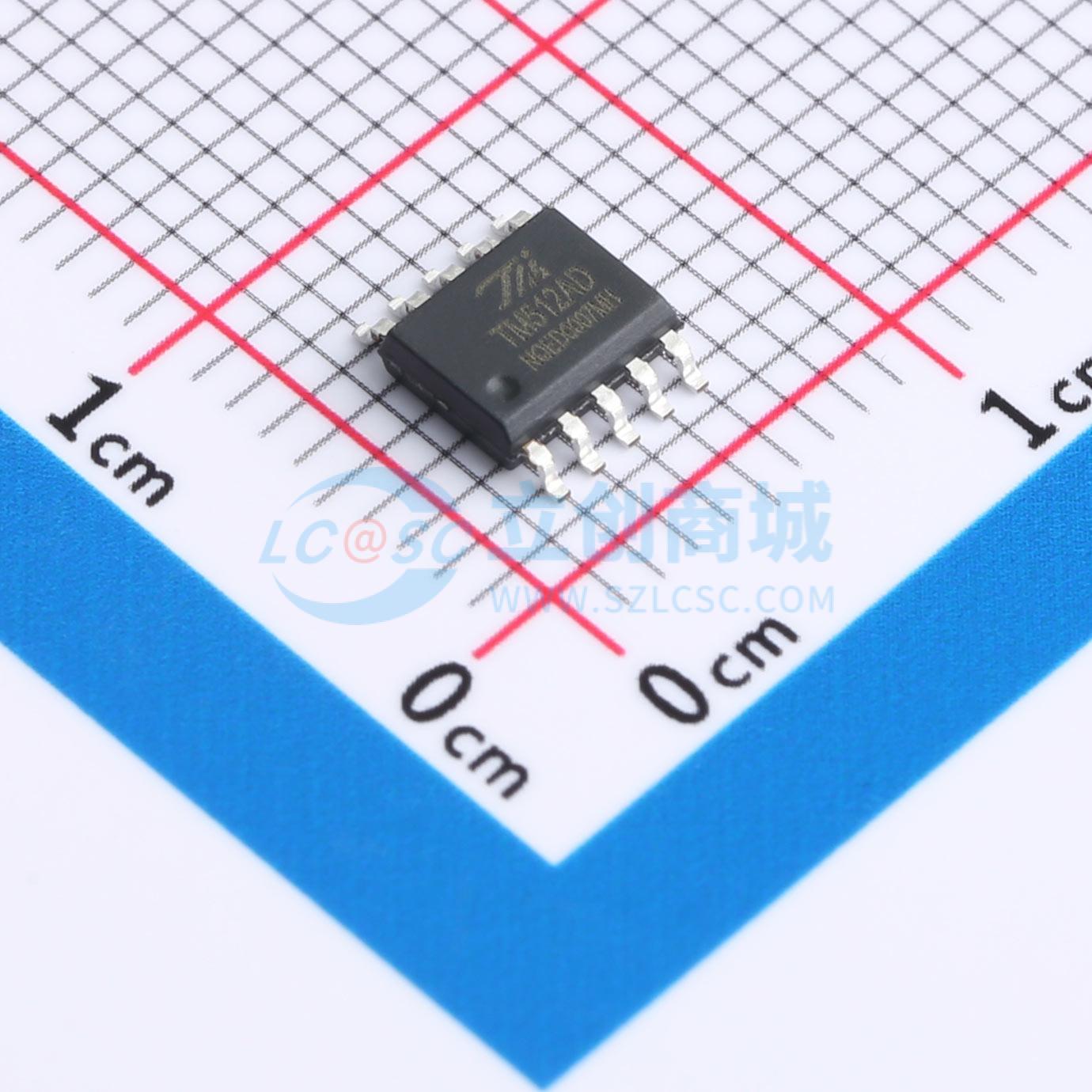

TM512AD
LED装饰驱动芯片 - 512协议系列
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LED装饰驱动芯片 - 512协议系列 • 控制方式：差分并联，最大支持 4096 个通道 • 内置 5V稳压管，RGBW输出端口耐压 30V
- 品牌名称
- TM(天微)
- 商品型号
- TM512AD
- 商品编号
- C21882410
- 商品封装
- ESOP-10
- 包装方式
- 管装
- 商品毛重
- 0.153克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 工作电压(DC) | 2.5V~6.5V | |
| 通道数 | 4 | |
| 输出电流 | 64mA |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -45℃~+85℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | 3% |
商品概述
TM512AD是DMX512差分并联协议LED驱动芯片，可选择1/2/3/4通道高精度恒流输出，灰度达65536级。解码技术精准解码DMX512信号，可兼容并拓展512协议信号，对传输频率在200K~1000kbps以内的DMX512信号完全自适应解码，无需进行任何速度设置，寻址可达4096通道。内置E2PROM，无需外接。采用AB线写码的在线写码方式，无需将灯具写码线连接写码器即可写码，连线简单，形式灵活。可在E2中设置参数（上电亮灯状态，字段选择，电流调节）。芯片提供4个耐压28V以上的可达64毫安的高精度恒流输出通道，并可通过软件对每通道电流独立进行64级调节，并且具有独立的4色电流设定模式。4K高端口刷新率，大幅提高画面刷新率。它主要为建筑物装饰和舞台灯光效果LED照明系统而设计，适合于需要并接的LED照明系统，某一个芯片的异常完全不影响其他芯片的正常工作，维护简单方便。
商品特性
- 兼容并扩展DMX512(1990)信号协议
- 控制方式：差分并联，最大支持4096个通道
- 高达12位精度的自适应解码技术，对信号传输速率200K~1000kbps的DMX512信号可精准自适应解码
- 内置485模块具有差分信号分辨率高及差分输入阻抗大的优点，可大大加强带载能力
- IC的AI端口内置上拉，在AIBI线悬空状态下具有一定抗干扰能力
- AIBI线在线写码，写码线最长距离只受AIBI总线长度限制
- 具备独立的参数写入功能，可在不用重新写码的情况下单独写入参数
- 可设置参数：1.上电亮灯状态+字段选择+无信号亮灯状态2.电流档
- 上电亮灯状态选择参数：可选择上电后RGBW 4个输出端口的任意灰度组合，可作为品牌独特标识
- 字段选择参数：可进行1，2，4字段选择，选择合适字段可在扩流的同时减少数据发送量
- 无信号亮灯参数：设定在1S无信号时画面是保留最后一帧还是恢复为上电亮灯的颜色
- 电流档参数：电流档参数可对电流最大值分级，1 - 64级任意设定
- 写码及写参数后均立刻生效，无需重新上电
- 写码成功：首灯亮黄灯22%，其后亮白灯22%，直观展现断点位置
- 写参数（上电亮灯+字段+1S无信号亮灯）成功：首灯亮黄灯22%，其后按上电亮灯字节的数据亮灯
- 写电流参数成功：首灯亮黄灯22%，其后亮红灯22%
- 将256级灰度校正为65536级，校正系数：伽马2.2
- R/G/B/W四通道出厂默认配置18mA恒流输出，±3%芯片间高精度电流差异值
- 端口刷新频率：采用频率拓展模式，端口刷新频率高达4K，手机/摄像机拍摄无条纹，其中第1级250HZ，第2级500HZ，第4级1KHZ，第8级2KHZ，第16级4KHZ
- 内置5V稳压管，RGBW输出端口耐压30V
- 低压增强功能，可在2.5V电压下稳定工作，大大提高5V供电系统稳定性
- 内置抗干扰模块，大大加强抗干扰能力
- 80nS输出通道迟滞，降低突波电流干扰
- 工业级设计，性能稳定
- 封装形式ESSOP10
应用领域
- 点光源
- 线条灯
- 洗墙灯
- 舞台灯光系统
- 室内外视频墙
- 装饰照明系统
