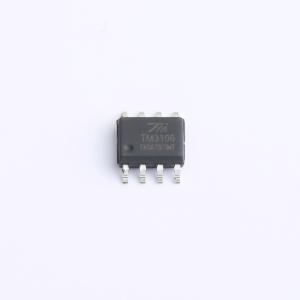

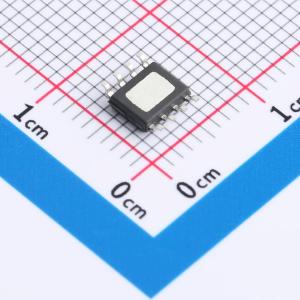

TM3106
LED显示屏驱动芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 恒流LED显示驱动芯片，具有 4 个电流源• 恒流电流范围值，20～140mA@VDD=5V
- 品牌名称
- TM(天微)
- 商品型号
- TM3106
- 商品编号
- C21882403
- 商品封装
- ESOP-8
- 包装方式
- 管装
- 商品毛重
- 0.151克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数码管驱动 | |
| 工作电压 | 4.5V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 时钟频率(fc) | 1MHz | |
| 工作温度 | -40℃~+85℃ |
商品概述
TM3106是恒流LED显示驱动芯片，具有4个电流源，可以在每个输出端口提供20~140mA恒定电流量以驱动LED，每个OUT驱动通道输出可短接后得到更大的电流输出，且当环境发生变化时，对其输出电流影响很小。同时可以选用不同阻值（ΔR_EXT）的外接电阻来调整TM3106各输出端口的电流大小，因此，可精确地控制LED的发光亮度，适用于高质量LED显示或照明驱动。
商品特性
- 4个恒流源输出通道OUT端口耐压30.0V
- 电流输出大小不因输出端负载电压变化而变化，恒流电流范围值20~140mA@VDD = 5V
- 极为精确的电流输出值（通道与通道）最大误差：≤±3.0% （芯片与芯片）最大误差：≤±3.5%，通过调节外部电阻，可设定精密电流输出值
- 工作电压：4.5V~5.5V
- VDD内置5.1V的稳压管，串接电阻后电压支持6～24V上电通道打开，默认亮光
- 封装形式：ESOP8
应用领域
- LED照明
- LED调光
