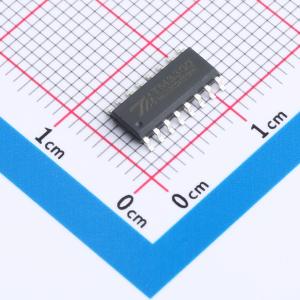

温馨提醒：图片仅供参考，商品以实物为准
TM3300
LED显示屏驱动芯片
- 描述
- LED扫描屏设计的 8 通道带消影可调的行扫描驱动IC• 最大功耗<650mW@VDD=5V&Ivdd=2.5A
- 品牌名称
- TM(天微)
- 商品型号
- TM3300
- 商品编号
- C21882404
- 商品封装
- SOP-16
- 包装方式
- 管装
- 商品毛重
- 0.306克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数码管驱动 | |
| 工作电压 | 3V~5.5V | |
| 静态电流 | 400uA |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 耗散功率(Pd) | 650mW |
商品概述
TM3300是一款专为LED扫描屏设计的8通道带消影可调的行扫描驱动IC，内部集成了可配置消影电平的高刷新消影电路。集成138行译码电路及功率PMOS管，简化了LED模组PCB布局布线的复杂度。采用SOP16的封装形式，内部集成防烧功率管、消上鬼影、LED灯珠保护等功能。
商品特性
- 集成138译码电路
- 集成8个功率PMOS输出Pin，导通电阻100mΩ
- 集成内部防烧功率管
- LED显示屏消上鬼影
- 改善LED显示屏灯珠短路造成的毛毛虫现象
- 集成防LED灯珠反向击穿稳压电路
- 最大功耗<650mW@VDD = 5V&Ivdd=2.5A
- 封装形式：SOP16
- 简化了LED模组PCB布局布线的复杂度
应用领域
- LED显示屏
- LED照明
- LED景观亮化
