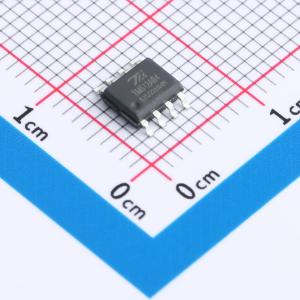

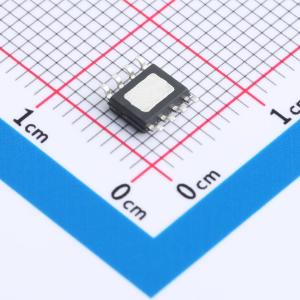

温馨提醒：图片仅供参考，商品以实物为准

TM512AB4

LED装饰驱动芯片 - 512协议系列

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LED装饰驱动芯片 - 512协议系列 DMX512单线并联协议LED驱动芯片• 高速DM512增补算法专利，对传输速率200Kbps～1000Kbps的DMX512信号可完全自适应解码 • 内置5V稳压管，输出耐压大于26V
品牌名称: TM(天微)
商品型号: TM512AB4
商品编号: C21882406
商品封装: ESOP-8
包装方式: 管装
商品毛重: 0.156克(g)

商品概述

TM512AB4是DMX512单线并联协议LED驱动芯片，可选择4通道高精度恒流输出。解码技术精准解码DMX512信号，可兼容并拓展512协议信号，对传输频率在200Kbps～1000Kbps内的DMX512信号完全自适应解码，无需进行任何速度设置，寻址可达4096通道。内置E2PROM，无需外接，同时支持在线写码，可通过地址写码线级联点与点间距100米内任意多个TM512AB4芯片一次性在线写码。芯片提供4个耐压26V的18毫安的高精度恒流输出通道。高端口刷新率，大幅提高画面刷新率。它主要为建筑物装饰和舞台灯光效果LED照明系统而设计，适合于需要并接的LED照明系统，某一个芯片的异常完全不影响其他芯片的正常工作，维护简单方便。

商品特性

兼容并扩展DMX512(1990)信号协议
控制方式：单线并联，最大支持4096个通道
高速DMX512增补算法专利，对传输速率200Kbps～1000Kbps的DMX512信号可完全自适应解码
内置E2PROM，无需外接E2PROM
单独的地址串联写码线，可一次性自动写码，支持先安装后写码方式
写码容易，不掉码
增强型在线级联写码方式，支持100米（点间距）*1024（级联点数）一次性在线写码
加强型写码设计，8项抗干扰和效验匹配设置确保E2内地址码不会因写码线被干扰而误写码
E2位置外发式写码，确保IC在任何情况下（如上电掉电，电源干扰）不会对E2误写码
双E2地址码备份模式，一个E2损坏也不影响地址码读取
上电自检亮白灯，写码校验正确后亮蓝灯
写码完成后新地址码即刻生效，无需重新上电
画面刷新率3.6KHz
内置5V稳压管，输出耐压大于26V
R/G/B/W四位恒流输出通道
预置恒流18mA
±3%芯片间电流差异值
80nS输出通道迟滞，降低突波电流干扰
内置S-AI抗干扰模块，大大加强抗干扰能力
工业级设计，稳定可靠
封装形式：ESOP8

应用领域

点光源
线条灯
洗墙灯
舞台灯光系统
室内外视频墙
装饰照明系统

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(100个/管，最小起订量 5 个)

个

起订量：5 个100个/管

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	LED驱动
	工作电压(DC)	3.8V~6V
	通道数	4

	属性	参数值
	输出电流	18mA
	工作温度	-40℃~+85℃
	恒流精度	3%
