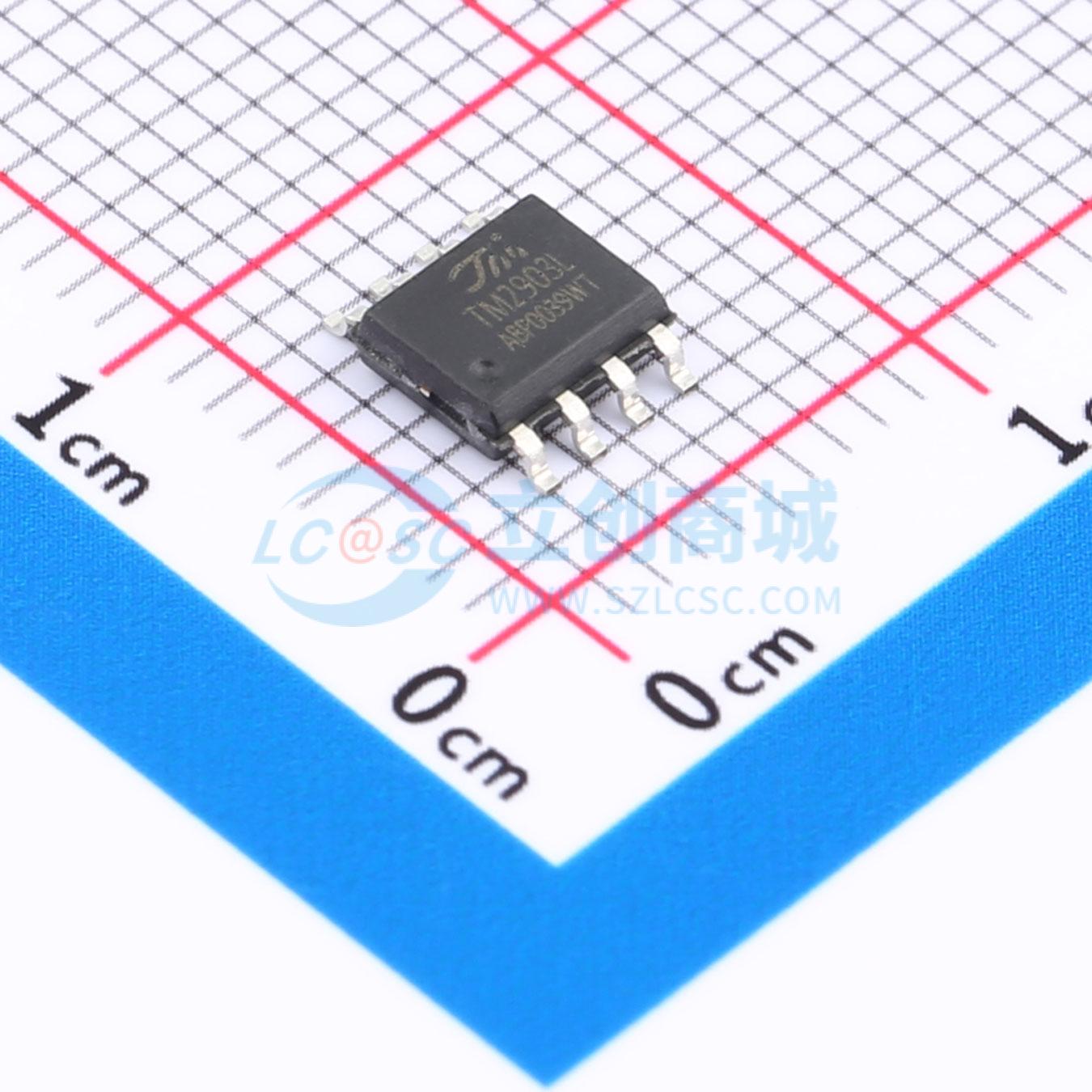

温馨提醒：图片仅供参考，商品以实物为准

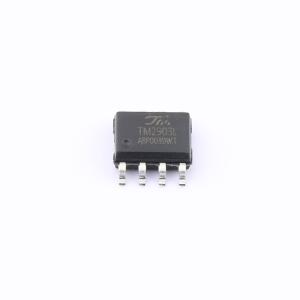

TM2903L

LED装饰驱动芯片 - 双线系列

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LED装饰驱动芯片 - 双线系列 LED恒流驱动专用电路
品牌名称: TM(天微)
商品型号: TM2903L
商品编号: C21882352
商品封装: SOP-8
包装方式: 管装
商品毛重: 0.155克(g)

商品概述

TM2903L是三通道高辉LED恒流驱动专用电路，内部集成有MCU单线数字接口、数据锁存器、LED恒流驱动、PWM辉度控制、伽马校正等电路，可通过双通道输入和输出数字接口级联，外部控制器只需单线即可对芯片进行控制。备用通讯端口，实现级联中某颗芯片损坏而不影响后级的正常使用。本产品性能优良，质量可靠。

商品特性

工作电压4.0~5.5V
固定输出恒流驱动12mA
R/G/B输出辉度等级：65536级（GAMA校正）
精确的电流输出值（通道与通道）最大误差：±3% （芯片与芯片）最大误差：±5%
单线双通道串行级联接口：正常工作时双通道输入接口相互切换
振荡方式：内置振荡并根据数据线上信号进行时钟同步，在接收完本单元的数据后能自动将后续数据再生并通过数据输出端发送至下级，信号不随级联变远而出现失真或衰减
内置上电复位电路，上电复位后所有寄存器初始化为零，输出灭灯
数据传输速率800KHz
封装形式：SOP8

应用领域

点光源
护栏管
软灯带
户内、外大屏

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(100个/管，最小起订量 10 个)

个

起订量：10 个100个/管

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	LED驱动
	工作电压(DC)	4V~5.5V
	通道数	3
	输出电流	12mA

	属性	参数值
	调光	PWM
	工作温度	-40℃~+85℃
	恒流精度	3%
