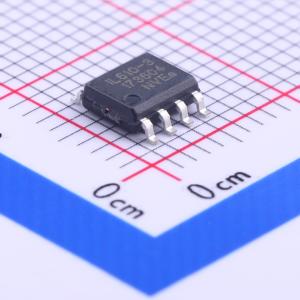

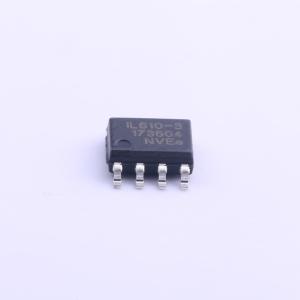

温馨提醒：图片仅供参考，商品以实物为准
IL610-3E
无源输入数字隔离器 - CMOS输出
SMT扩展库PCB免费打样
- 描述
- 通用 数字隔离器 2500Vrms pval(2093) 通道 100Mbps 15kV/?s CMTI
- 品牌名称
- NVE
- 商品型号
- IL610-3E
- 商品编号
- C224357
- 商品封装
- SOIC-8
- 包装方式
- 管装
- 商品毛重
- 0.17克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字隔离器 | |
| 正向通道数 | 1 | |
| 反向通道数 | 0 | |
| 最大数据速率 | 100Mbps | |
| 默认输出 | 高电平 | |
| 隔离电压(Vrms) | 1200 |
| 属性 | 参数值 | |
|---|---|---|
| CMTI(kV/us) | 20kV/us | |
| 工作温度 | -40℃~+85℃ | |
| 工作电压(VCCA) | 3V~5.5V | |
| 工作电压(VCCB) | 3V~5.5V | |
| 传播延迟(tpd) | 15ns |
商品概述
IL600系列是具有CMOS输出的无源输入数字信号隔离器。与光耦合器相比，它们接口相似，但性能更优，封装密度更高。 这些器件采用NVE获得专利的IsoLoop自旋电子巨磁阻（GMR）技术制造，具有尺寸小、速度快和功耗低的特点。 独特的陶瓷/聚合物复合隔离层提供了出色的隔离性能，且隔离层寿命几乎无限。 通过一个电阻设置输入电流；与限流电阻并联的电容可改善动态性能。 这些多功能组件可替代各种光耦合器，适用于广泛的数据速率、边沿速度和电源电平，从而简化了库存需求。这些器件有多种封装形式，也提供裸片。
商品特性
- 高达100 Mbps的数据速率
- 灵活的输入，输入电压范围非常宽
- 5 mA输入电流
- 故障安全输出（线圈电流为零时逻辑高电平输出）
- 无载波或时钟，低EMI辐射和敏感度
- 低功耗
- 3 V至5 V电源
- 1000 VRMS/1500 VDC高耐压
- 隔离层寿命44000年
- -40℃至85℃温度范围
- 通过UL 1577认证；符合IEC 60747-5-5（VDE 0884）标准
- 8引脚MSOP、SOIC和PDIP封装
- 0.15英寸、0.3英寸或标准8 mm SOIC封装
应用领域
- CAN总线/设备网
- 差分线路接收器
- 光耦合器替代
- SPI接口
- RS - 485、RS - 422或RS - 232
- 数字现场总线
- 对空间要求苛刻的多通道应用
