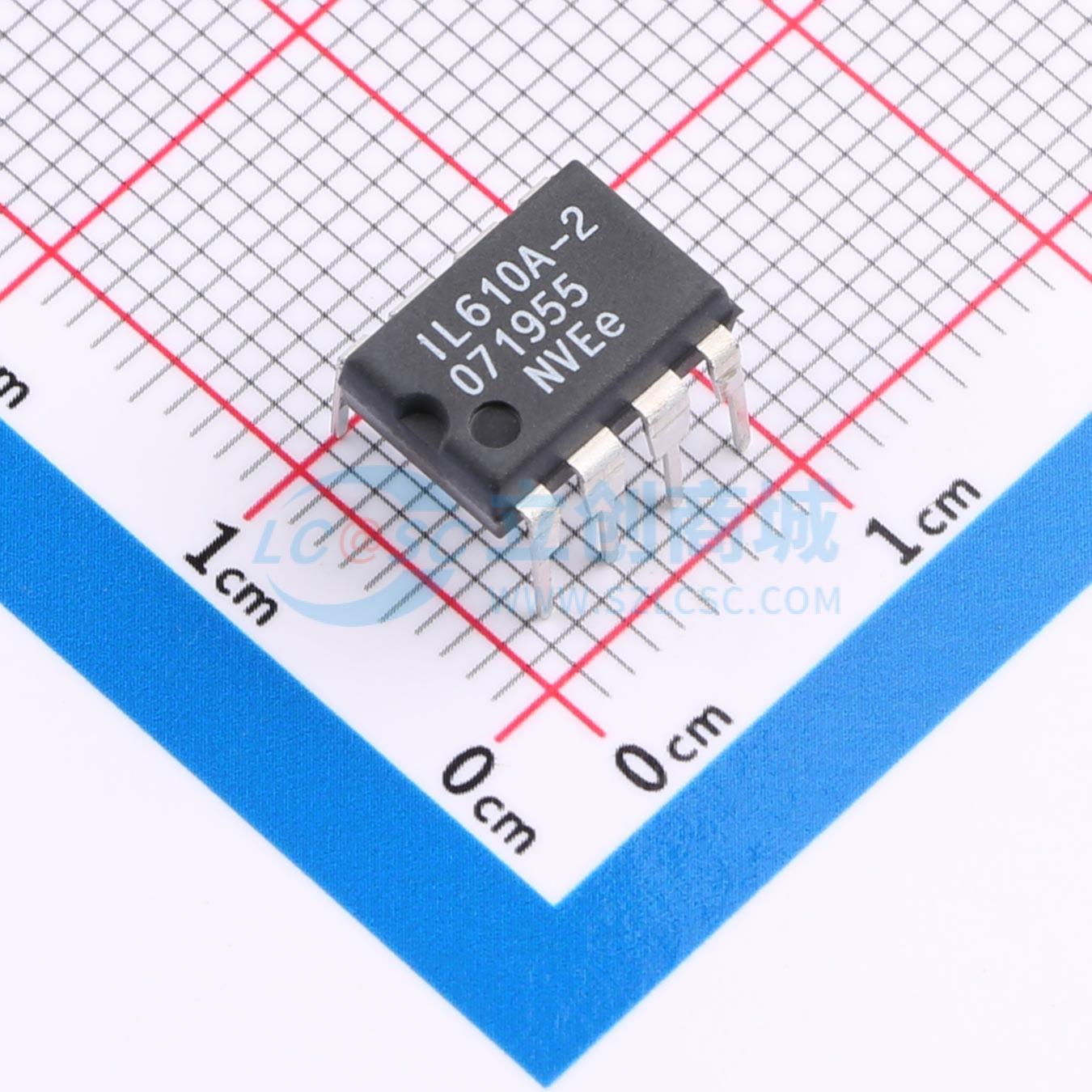

IL610A-2E

无源输入数字隔离器 - 开漏输出

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: IL600A系列是带漏极开路输出的隔离信号耦合器。与光耦合器相比，它们接口相似，但性能更优，封装密度更高。这些器件采用NVE专利的自旋电子巨磁阻（GMR）技术制造，具有尺寸小、速度快和功耗低的特点。独特的陶瓷/聚合物复合隔离层提供了出色的隔离性能，且隔离层寿命几乎无限。通过一个电阻设置输入电流；与限流电阻并联的电容可改善动态性能。这些多功能组件可替代各种光耦合器，能在很宽的数据速率、边沿速度和电源电平范围内工作，从而简化了库存需求。器件有MSOP、SOIC和PDIP封装，也提供裸片形式。
品牌名称: NVE
商品型号: IL610A-2E
商品编号: C224359
商品封装: PDIP-8
包装方式: 管装
商品毛重: 1.029克(g)

商品参数

商品概述

IL600A系列是带漏极开路输出的隔离信号耦合器。与光耦合器相比，它们接口相似，但性能更优，封装密度更高。这些器件采用NVE专利的自旋电子巨磁阻（GMR）技术制造，具有尺寸小、速度快和功耗低的特点。独特的陶瓷/聚合物复合隔离层提供了出色的隔离性能，且隔离层寿命几乎无限。通过一个电阻设置输入电流；与限流电阻并联的电容可改善动态性能。这些多功能组件可替代各种光耦合器，能在很宽的数据速率、边沿速度和电源电平范围内工作，从而简化了库存需求。器件有MSOP、SOIC和PDIP封装，也提供裸片形式。

商品特性

10 Mbps数据速率
灵活的输入，输入电压范围极宽
5 mA输入电流
故障安全输出（线圈电流为零时输出逻辑高电平）
无载波或时钟，低电磁干扰辐射和敏感度
3 V至5 V电源供电
1000 VRMS/1500 VDC高耐压
隔离层寿命44000年
低功耗
-40℃至85℃工作温度范围
通过UL 1577认证；符合IEC 60747-5-5（VDE 0884）标准
8引脚MSOP、SOIC和PDIP封装

应用领域

通用光耦合器替代
线或报警
SPI接口
I2C接口
RS-485、RS-422或RS-232接口
对空间要求苛刻的多通道应用
隔离继电器和执行器

数据手册PDF

放大查看下载PDF

优惠活动

1折起

购买数量

(50个/管，最小起订量 1 个)

个

起订量：1 个50个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	数字隔离器
	正向通道数	1
	反向通道数	0
	最大数据速率	10Mbps
	默认输出	高电平
	隔离电压(Vrms)	1000

	属性	参数值
	CMTI(kV/us)	20kV/us
	工作温度	-40℃~+85℃
	工作电压(VCCA)	3V~5.5V
	工作电压(VCCB)	3V~5.5V
	传播延迟(tpd)	75ns
