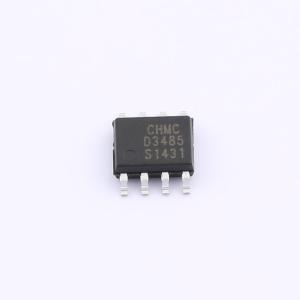

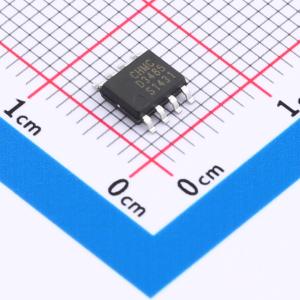

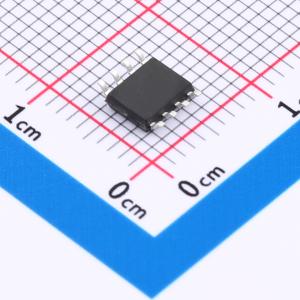

温馨提醒：图片仅供参考，商品以实物为准
D3485
RS485收发器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- D3485是一款5V供电、半双工的RS-485收发器，芯片内部包含一路驱动器和 一路接收器。D3485使用限摆率驱动器，能显著减小EMI和由于不恰当的终端匹 配电缆所引起的反射，并实现高达10Mbps的无差错数据传输。D3485内置失效保 护电路，保证接收器输入端在开路或短路时，接收器的输出端处于逻辑高电平状 态。D3485接收器输入阻抗为1/8单位负载，允许多达256个收发器挂接在总线 上，实现半双工通信。D3485 I/O引脚具有±15kV IEC 61000-4-2接触放电保护能力。
- 品牌名称
- Silicore(芯谷)
- 商品型号
- D3485
- 商品编号
- C20883049
- 商品封装
- SOP-8
- 包装方式
- 管装
- 商品毛重
- 0.1504克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 3V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 数据速率 | 10Mbps | |
| 节点数 | 256 | |
| 静电保护 | ±15kV | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流 | 700uA |
商品概述
D3485 是一款用于 RS - 485 通信的高速收发器，包含一个驱动器和一个接收器。D3485 具备故障安全电路，当接收器输入开路或短路时，可确保接收器输出为逻辑高电平。这意味着在终端总线上所有发送器均被禁用（高阻抗）时，接收器输出将为逻辑高电平。 D3485 驱动器的压摆率不受限制，使得传输速度最高可达 10Mbps。此外，该器件的接收器输入阻抗为 1/8 单位负载，允许总线上连接多达 256 个收发器。 D3485 采用 SOP8 封装。
商品特性
- 故障安全电路
- 低功耗
- 总线最多可连接 256 个收发器
- 最大传输速率：10Mbps
- 静电放电（ESD）：≥±15kV
- SOP8 封装
应用领域
- 电平转换器
- 安全设备
- 工业控制设备
- 电表
