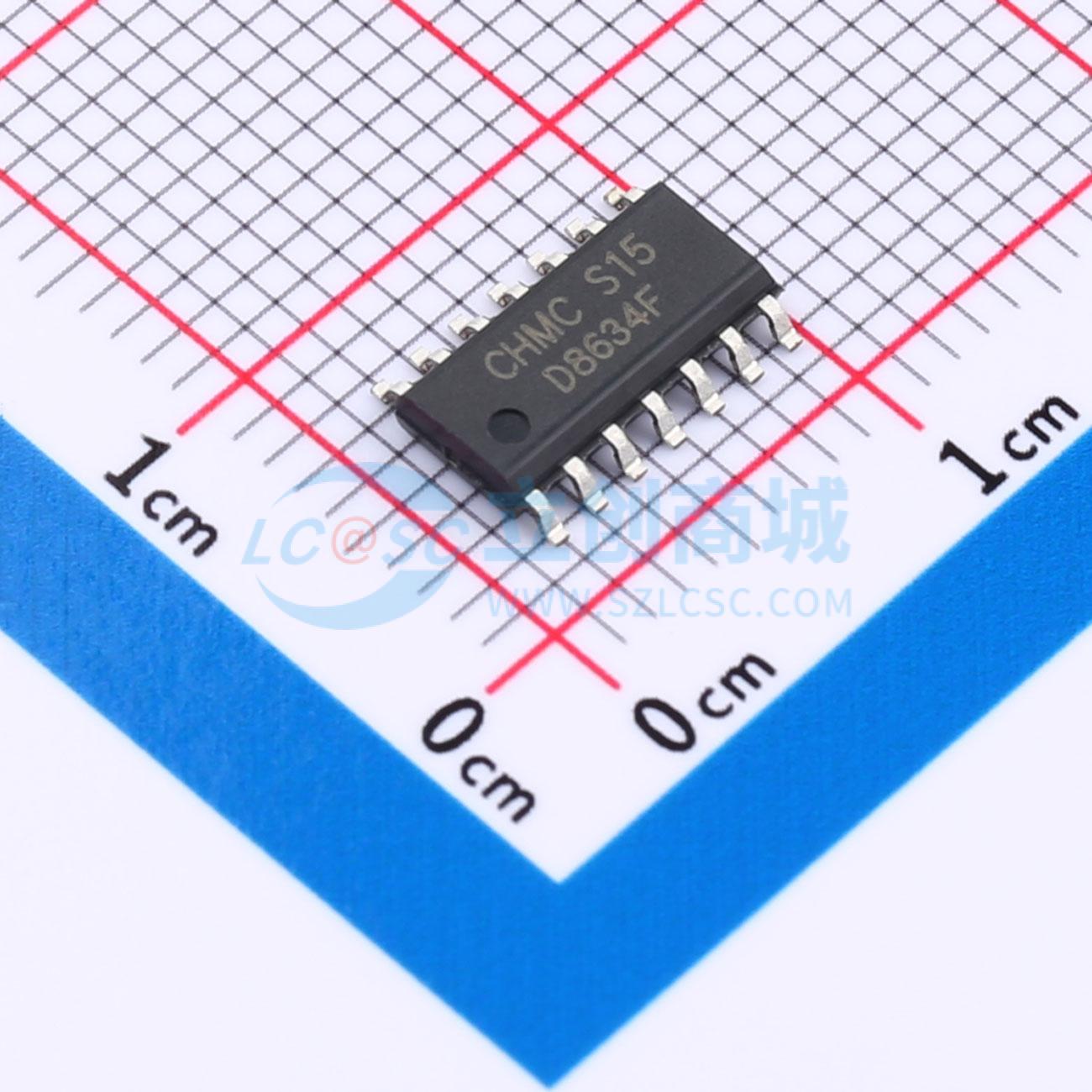

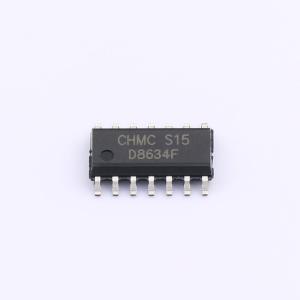

D8634F
470μA，6MHz，轨到轨输入/输出CMOS运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- D8634是一款低噪声、低电压、低功率的运算放大器，可设计用于广泛的应用。D8634具有6MHz的高增益带宽乘积、3.7V/µs的转换速率和5V时470µa/放大器的静态电流。D8634设计用于在低电压和低噪声系统中提供最佳性能。它提供轨道到轨道的输出摆动到重负载。输入共模电压范围包括接地，D8634的最大输入偏移电压为3.5m V。它是在扩展的工业温度范围（-40℃至+125℃）内指定的。工作范围为2.5V至5.5V。
- 品牌名称
- Silicore(芯谷)
- 商品型号
- D8634F
- 商品编号
- C20883057
- 商品封装
- SOP-14
- 包装方式
- 管装
- 商品毛重
- 0.277467克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 四路 | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBP) | 6MHz | |
| 输入失调电压(Vos) | 800uV | |
| 输入失调电压温漂(Vos TC) | 2.4uV/℃ | |
| 压摆率(SR) | 3.7V/us | |
| 输入偏置电流(Ib) | 1pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 1pA | |
| 噪声密度(eN) | 12nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 90dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 470uA | |
| 输出电流 | 49mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.5V~5.5V | |
| 双电源(Vee~Vcc) | -2.75V~-1.25V；1.25V~2.75V |
商品概述
D8634（四通道）是低噪声、低压和低功耗运算放大器，可应用于广泛的设计中。D8634具有6 MHz的增益带宽积、3.7 V/us的压摆率和在5V时每个放大器470 uA的静态电流。D8634旨在为低压和低噪声系统提供最佳性能。它能够驱动重负载实现轨到轨输出摆幅。输入共模电压范围包括地电位，最大输入失调电压为3.5 mV。其工作温度范围为-40℃至+125℃，工作电压范围为2.5V到5.5V。
商品特性
- 低成本
- 轨到轨输入和输出：典型VOS为0.8mV
- 高增益带宽积：6 MHz
- 高摆率：3.7V/us
- 对2V阶跃的0.1%建立时间：2.1us
- 过载恢复时间：0.9us
- 低噪声：12nV/√Hz
- 工作电压范围：2.5V至5.5V
- 输入电压范围：当VS=5.5V时，-0.1V至+5.6V
- 低功耗：每个放大器的典型供电电流为470uA
应用领域
- 传感器
- 音频
- 有源滤波器
- A/D 转换器
- 通信
- 测试设备
- 移动电话和无绳电话
- 笔记本电脑和PDA
- 光电二极管放大
- 电池供电的仪器
