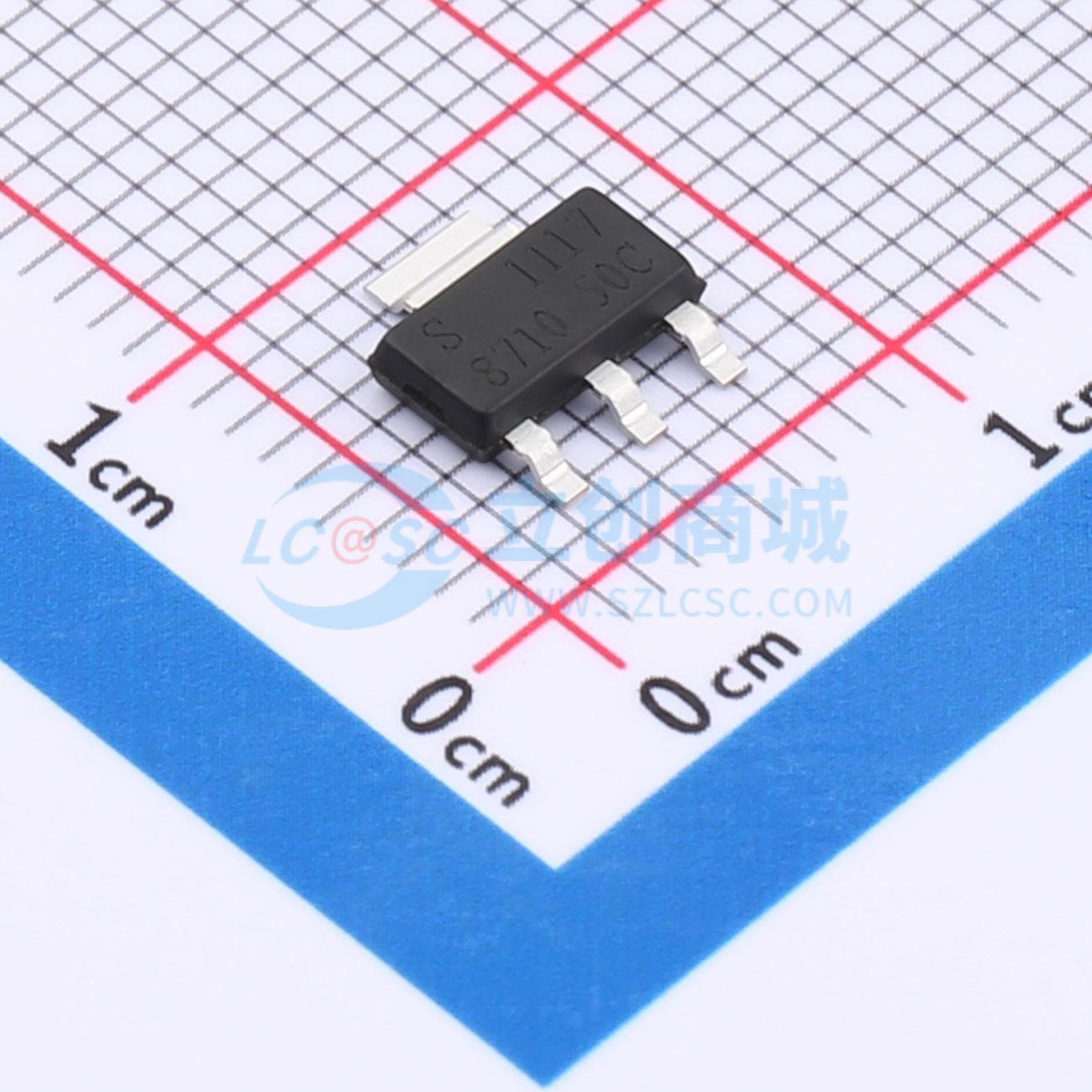

温馨提醒：图片仅供参考，商品以实物为准
D1117-5.0
1.0A低压差线性稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- D1117 是一款低压差线性稳压电路，该电路输出电流能力为 1.0A。该系列电路包含固定输出电压版本和可调输出电压版本， 其输出电压精度为±1.5%。为了保证芯片和电源系统的稳定性， D1117 内置热保护和电流限制保护功能，同时产品采用了修正技 术，保证了输出电压精度控制在±1.5%的范围内。
- 品牌名称
- Silicore(芯谷)
- 商品型号
- D1117-5.0
- 商品编号
- C20883060
- 商品封装
- SOT-223
- 包装方式
- 编带
- 商品毛重
- 0.23384克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 15V | |
| 输出电压 | 5V | |
| 输出电流 | 1A | |
| 压差 | 1V@(100mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 4mA | |
| 特性 | 过流保护；过热保护 | |
| 工作温度 | -40℃~+125℃@(Ta) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
D1117 是一款低压差线性稳压电路，该电路输出电流能力为1.0A。该系列电路包含固定输出电压版本和可调输出电压版本，其输出电压精度为± 1.5%。为了保证芯片和电源系统的稳定性，D1117 内置热保护和电流限制保护功能，同时产品采用了修正技术，保证了输出电压精度控制在 ± 1.5% 的范围内。D1117 采用SOT223、TO252-2、TO220-3、TO263-3 的封装形式封装。
商品特性
- 只需外接两个电阻，可调型输出电压能在1.25V 到13.8V 调节
- 固定电压型输出 1.2V、1.8V、2.5V、2.85V、3.3V 和5.0V
- 输出电流能力1.0A
- 输出电压精度 ±1.5%
- 工作电压高达15V
- 电压线性度小于 0.2%
- 负载调整率小于 0.4%
应用领域
- 计算机主板和显卡电源管理LCD 监视器及LCD TV
- DVD 解码板
- ADSL 调制解调器
- 开关电源后级稳压器
