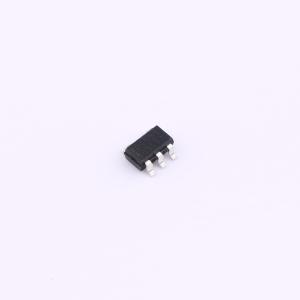

温馨提醒：图片仅供参考，商品以实物为准
D8051
250MHz 轨到轨输出 CMOS 运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- D8051是轨对轨输出电压反馈放大器，使用方便，成本低。它们具有通常在电流反馈放大器中发现的带宽和转换速率。所有这些都具有宽的输入共模电压范围和输出电压摆动，使其易于在低至2.5V的单电源上使用。
- 品牌名称
- Silicore(芯谷)
- 商品型号
- D8051
- 商品编号
- C20883075
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.047833克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 单路 | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBP) | 250MHz | |
| 输入失调电压(Vos) | 2mV | |
| 输入失调电压温漂(Vos TC) | 4.4uV/℃ | |
| 压摆率(SR) | 130V/us | |
| 输入偏置电流(Ib) | 6pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 2pA | |
| 噪声密度(eN) | 8.1nV/√Hz@1MHz | |
| 共模抑制比(CMRR) | 80dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 2.3mA | |
| 输出电流 | 84mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.7V~5.5V | |
| 双电源(Vee~Vcc) | -2.75V~-1.35V；1.35V~2.75V |
商品概述
D8051/3（单通道）、D8052（双通道）和 D8054（四通道）是轨到轨输出电压反馈放大器，使用方便且成本低廉。它们具备通常在电流反馈放大器中才有的带宽和压摆率。所有型号都拥有较宽的输入共模电压范围和输出电压摆幅，使其能够轻松应用于低至 2.5V 的单电源。 尽管成本较低，但 D8051 系列仍具备出色的整体性能。它们的带宽可达 250MHz（G = +1），在 37MHz 范围内增益平坦度为 0.1dB（G = +2），每个放大器的典型功耗仅为 2.3mA。 D8051 系列失真低、建立时间短，非常适合为高速 A/D 或 D/A 转换器提供缓冲。D8053 具备关断禁用功能，可将电源电流降至 75μA。这些特性使 D8053 非常适合对尺寸和功耗要求严苛的便携式和电池供电应用。所有型号的工作温度范围为 -40℃ 至 +125℃。 D8051（单通道）提供 SOT23 - 5 和 SOP8 封装。 D8052（双通道）提供 SOP8 封装。 D8053（单通道）提供 SOT23 - 6 封装。 D8054（四通道）提供 SOP14 和 TSSOP14 封装。
商品特性
- 低成本
- 轨到轨输入和输出：典型失调电压（VOS）为 2mV
- 高速 250MHz，-3dB 带宽（G = +1） 压摆率 130V/μs 2V 阶跃输入时，建立时间至 0.1%为 58ns 输入电压范围 = -0.2V 至 +3.8V（VS = 5V） 出色的视频规格（RL = 150Ω，G = +2） 增益平坦度：在 37MHz 内为 0.1dB 差分增益：0.03%，差分相位：0.08°
- 低功耗 每个放大器典型电源电流为 2.3mA 禁用时每个放大器为 75μA（仅 D8053）
应用领域
- 成像
- 光电二极管前置放大器
- 专业视频和摄像机
- 手机
- DVD/CD
- 基站
- 滤波器 A/D 驱动器
