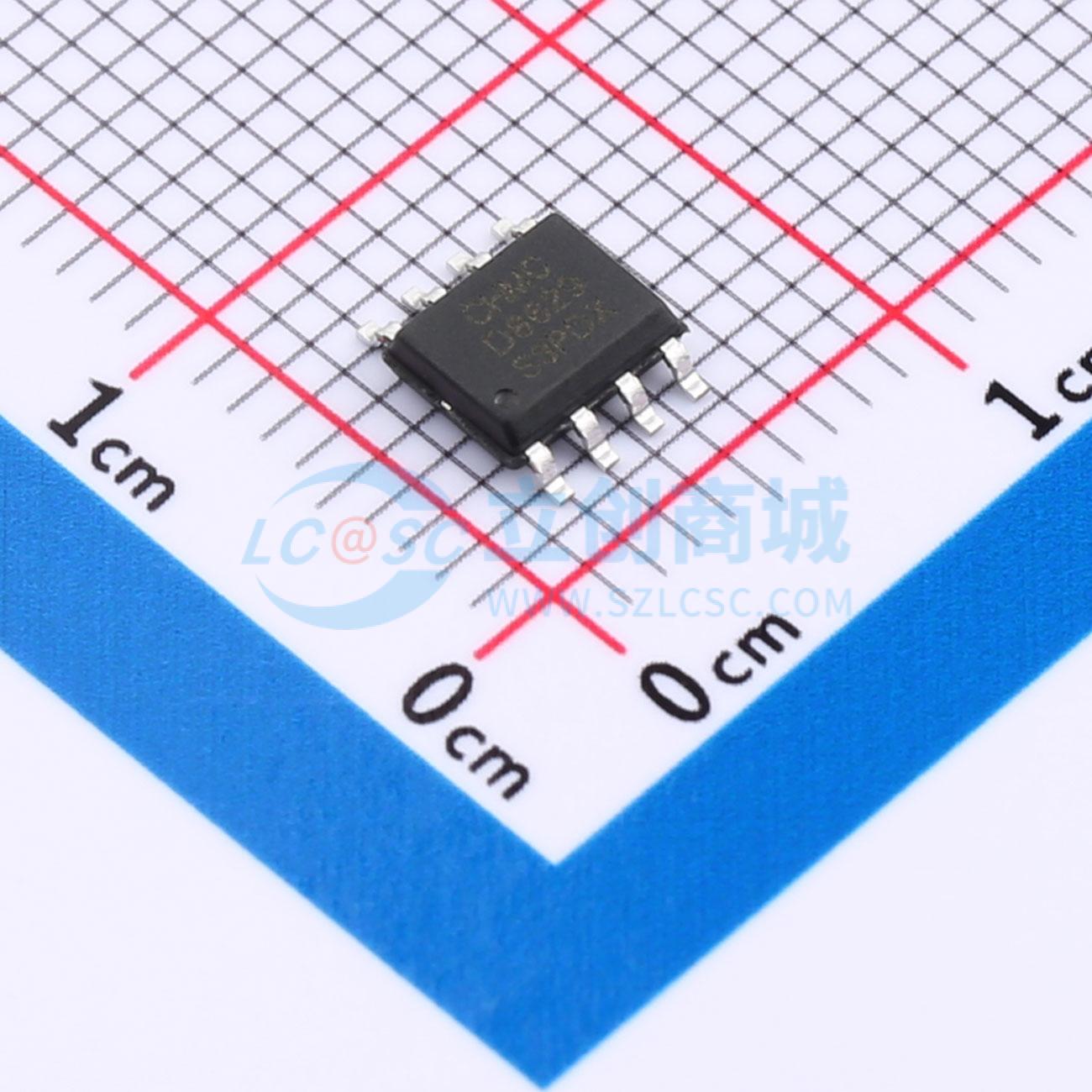

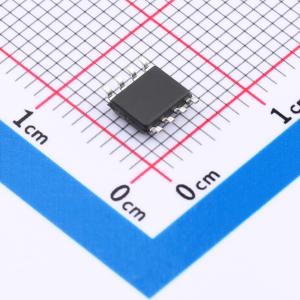

温馨提醒：图片仅供参考，商品以实物为准
D8629
零漂移、单电源、轨到轨输入/输出运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- D8629放大器具有超低的偏移、漂移和偏置电流。它是一种宽带宽自动调零放大器，具有轨对轨输入和输出摆动以及低噪声。
- 品牌名称
- Silicore(芯谷)
- 商品型号
- D8629
- 商品编号
- C20883077
- 商品封装
- SOP-8
- 包装方式
- 管装
- 商品毛重
- 0.148333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 双路 | |
| 增益带宽积(GBP) | 2.5MHz | |
| 输入偏置电流(Ib) | 30pA | |
| 输入失调电压(Vos) | 1uV | |
| 共模抑制比(CMRR) | 140dB | |
| 压摆率(SR) | 1V/us | |
| 输出电流 | 30mA | |
| 轨到轨 | 轨到轨输入,轨到轨输出 |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电压温漂(Vos TC) | 2nV/℃ | |
| 静态电流(Iq) | 1mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.7V~5V | |
| 双电源(Vee ~ Vcc) | -2.5V~-1.35V；1.35V~2.5V | |
| 最大电源宽度(Vdd-Vss) | 5V | |
| 噪声密度(eN) | 22nV/√Hz@1kHz | |
| 输入失调电流(Ios) | 50pA |
商品概述
D8629放大器具有超低失调、漂移和偏置电流。它是宽带宽自动稳零放大器，具有轨到轨输入和输出摆幅以及低噪声特性。其工作范围在2.7 V至5 V单电源（±1.35 V至±2.5 V双电源）下有完整的规格说明。 D8629具备以往仅在昂贵的自动稳零或斩波稳定放大器中才有的优势。采用ADI公司的新型拓扑结构，这些零漂移放大器将低成本与高精度和低噪声相结合（无需外部电容）。此外，D8629大大降低了大多数斩波稳定放大器中存在的数字开关噪声。 D8629的失调电压仅为1 μV，漂移小于0.005 μV/℃，噪声仅为0.5 μV峰峰值（0 Hz至10 Hz），非常适合不能容忍误差源的应用。位置和压力传感器、医疗设备以及应变计放大器在其工作温度范围内几乎零漂移，因此受益显著。许多系统可以利用D8629提供的轨到轨输入和输出摆幅来降低输入偏置复杂度并最大化信噪比。 D8629在扩展工业温度范围（-40℃至+125℃）内有规格说明。 D8629采用标准SOP8和MSOP8塑料封装。
商品特性
- 自动稳零放大器噪声最低
- 低失调电压：1 μV
- 输入失调漂移：0.002 μV/℃
- 轨到轨输入和输出摆幅
- 5 V单电源工作
- 高增益、共模抑制比（CMRR）和电源抑制比（PSRR）：120 dB
- 极低的输入偏置电流：最大100 pA
- 低电源电流：1.0 mA
- 过载恢复时间：10 μs
- 无需外部元件
