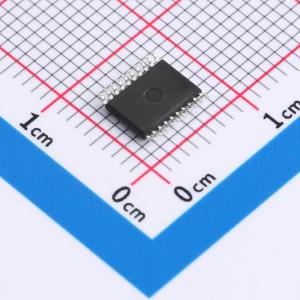

温馨提醒：图片仅供参考，商品以实物为准
GS75232TSS
多路RS-232驱动器和接收器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- RS232芯片@@D75232组合了三个驱动器和五个接收器。引脚输出与SN75C185的流通式设计相匹配，以减少零件数量，减少所需的板空间，并允许IBMTMPC/AT的UART和串行端口连接器与兼容设备轻松互连。D75232的双极电路和处理为这一功能提供了一种坚固、低成本的解决方案，相对于SN75C185，它以静态功率和外部无源元件为代价。
- 品牌名称
- Silicore(芯谷)
- 商品型号
- GS75232TSS
- 商品编号
- C20883068
- 商品封装
- TSSOP-20
- 包装方式
- 管装
- 商品毛重
- 0.204667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS232芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 3 | |
| 接收器数 | 5 | |
| 数据速率 | 120Kbps |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 4.5V~5.5V | |
| 有无电荷泵 | 无 | |
| 工作温度 | 0℃~+70℃ | |
| 静态电流 | 30mA |
商品概述
GS75232TSS 集成了三个驱动器和五个接收器。其引脚排列与 SN75C185 的直通式设计相匹配，可减少元件数量、缩小所需电路板空间，并便于 IBM™ PC/AT 及其兼容机的 UART 与串口连接器互连。与 SN75C185 相比，GS75232TSS 的双极电路和处理技术为此功能提供了一种坚固、低成本的解决方案，但代价是静态功耗和外部无源元件的增加。 GS75232TSS 符合 TIA/EIA - 232 - F 和国际电信联盟（原国际电报电话咨询委员会）V.28 标准的要求。这些标准适用于主机计算机与外设之间最高 20 kbit/s 信号速率的数据交换。这些器件的开关速度足够快，在较低电容负载（较短电缆）下可支持高达 120 kbit/s 的速率。除非设计者能控制电缆以及两端的接口电路，否则不能期望在更高信号速率下实现互操作性。若要在高达 120 kbit/s 的信号速率下实现互操作性，建议使用 TIA/EIA - 423 - B（国际电信联盟 V.10）和 TIA/EIA - 422 - B（国际电信联盟 V.11）标准。 GS75232TSS 采用 TSSOP20 封装。
商品特性
- 单芯片，便于 IBM™ PC/AT 及其兼容机的 UART 与串口连接器之间的接口连接
- 满足或超过 TIA/EIA - 232 - F 和国际电信联盟 V.28 标准的要求
- 设计支持高达 120 kbit/s 的数据速率
- 引脚排列与 SN75C185 和 SN75185 兼容
应用领域
- 串行通信
