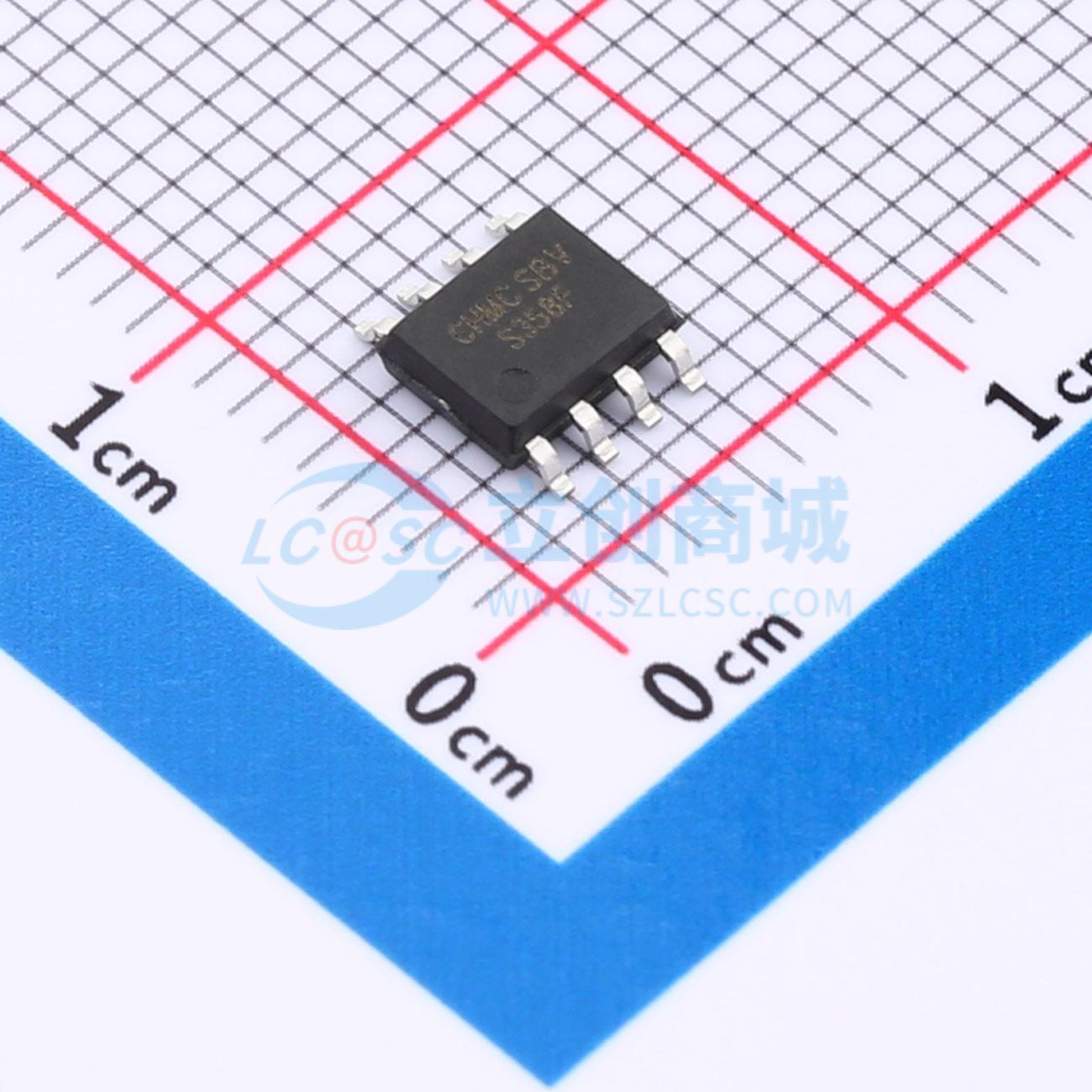

温馨提醒：图片仅供参考，商品以实物为准
S358F
S358F
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- S358 是一块低电压、低功耗放大器电路。该电路每通道的静态电流为 60µA ，工作电压为2.1V～5.5V。 S358具有较宽的共模电压范围以及较大的 输出电压摆幅。 S358采用CMOS工艺设计，能提供1.0MHz的带宽及1.0V/µs 的转换速率。 S358的这些特点，可广泛应用于便携式电子产品中。
- 品牌名称
- Silicore(芯谷)
- 商品型号
- S358F
- 商品编号
- C20883073
- 商品封装
- SOP-8
- 包装方式
- 管装
- 商品毛重
- 0.151067克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBP) | 1MHz | |
| 输入失调电压(Vos) | 800uV | |
| 输入失调电压温漂(Vos TC) | - | |
| 压摆率(SR) | 520V/ms | |
| 输入偏置电流(Ib) | 10pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 10pA | |
| 噪声密度(eN) | 36nV/√Hz@50kHz | |
| 共模抑制比(CMRR) | 68dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 120uA | |
| 输出电流 | 23mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源 | 2.1V~5.5V |
商品概述
S358（双路）是具有轨到轨输入和输出功能的电压反馈放大器，成本低廉。它们具有较宽的输入共模电压范围和输出电压摆幅，最低工作电源电压低至2.1V，最大推荐电源电压为5.5V。所有规格均在-45℃至+85℃的扩展温度范围内确定。 S358每个放大器在低电流消耗60μA的情况下可提供1MHz带宽。极低的10pA输入偏置电流，使S358可用于积分器、光电二极管放大器和压电传感器。轨到轨输入和输出对于单电源系统中缓冲ASIC的设计人员非常有用。 该系列放大器的应用包括安全监控器、便携式设备、电池和电源控制，以及超低功耗系统中传感器的信号调理和接口。 S358提供SOP8和TSSOP8封装。
商品特性
- 低成本
- 轨到轨输入和输出：典型失调电压0.8mV
- 单位增益稳定增益带宽积：1MHz
- 极低输入偏置电流：10pA，工作电源电压范围2.1V至5.5V，输入电压范围：当电源电压为5.5V时，-0.1V至+5.6V
- 低电源电流：每个放大器60μA
应用领域
- 安全监控器
- 便携式设备
- 电池和电源控制
- 超低功耗系统中传感器的信号调理和接口
