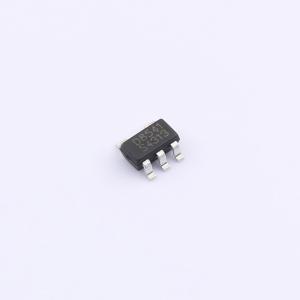

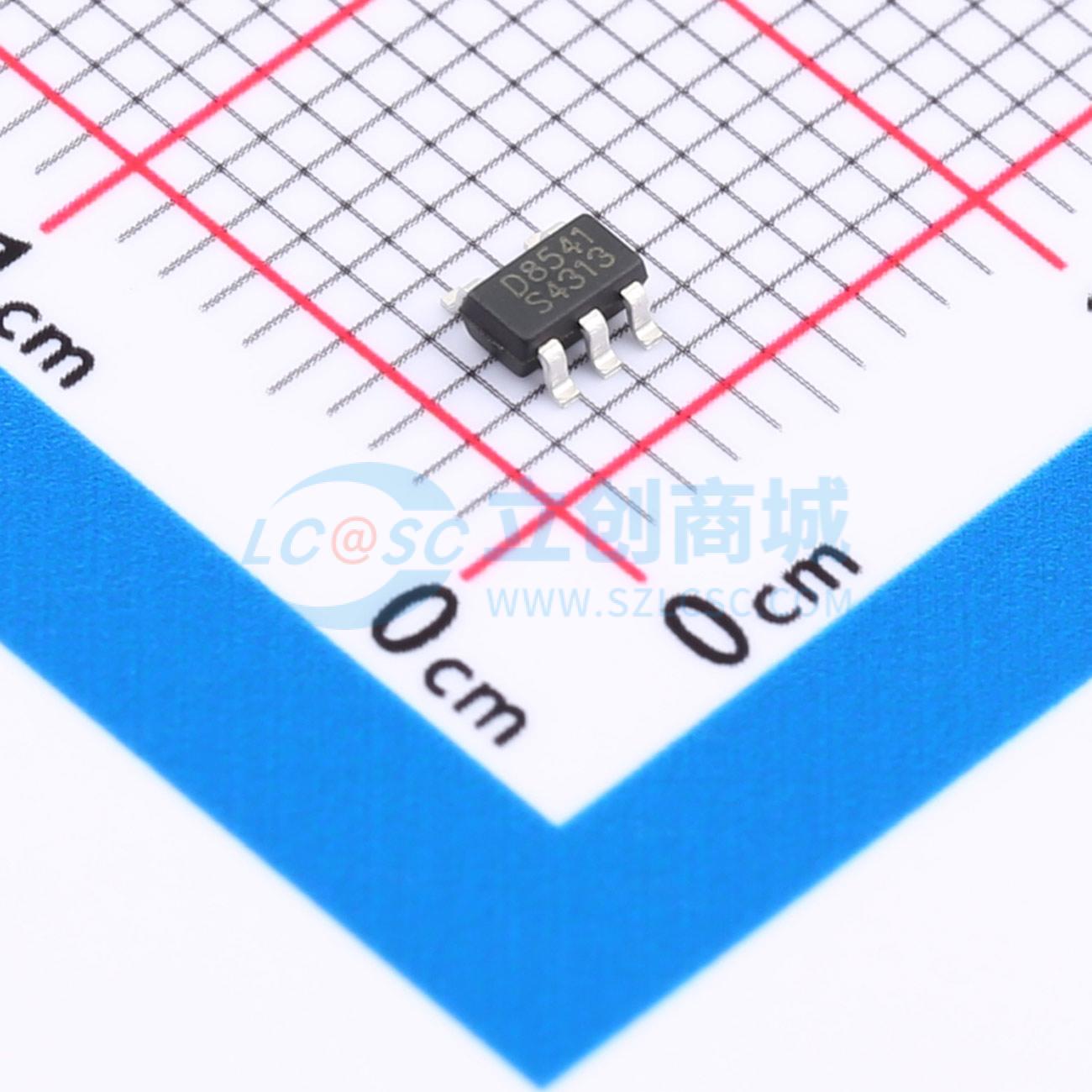

温馨提醒：图片仅供参考，商品以实物为准
D8541
1MHz、40μA、轨到轨输入/输出、CMOS运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- D8541是轨对轨输入和输出电压反馈放大器，提供低成本。它们具有宽的输入共模电压范围和输出电压摆动，最小工作电源电压降至1.8V，最大推荐电源电压为5.5V。所有这些都是在-40°C至+125°C的扩展温度范围内指定的。D8541在每个放大器40µa的低电流消耗下提供1MHz带宽。非常低的输入偏置电流为10pA，使D8541能够用于积分器、光电二极管放大器和压电传感器。轨对轨输入和输出对于设计者缓冲单电源系统中的ASIC是有用的。该系列放大器的应用包括安全监视器、便携式设备、电池和电源控制，以及极低功率系统中传感器的信号调节和接口。
- 品牌名称
- Silicore(芯谷)
- 商品型号
- D8541
- 商品编号
- C20883065
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.046克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 单路 | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBP) | 1MHz | |
| 输入失调电压(Vos) | 800uV | |
| 输入失调电压温漂(Vos TC) | - | |
| 压摆率(SR) | 520V/ms | |
| 输入偏置电流(Ib) | 10pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 10pA | |
| 噪声密度(eN) | 36nV/√Hz@50kHz | |
| 共模抑制比(CMRR) | 68dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 40uA | |
| 输出电流 | 23mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 1.8V~5.5V |
商品概述
D8541（单通道）、D8542（双通道）和 D8544（四通道）是具有低成本的轨到轨输入和输出电压反馈放大器，提供宽范围的输入共模电压和输出电压摆幅，并将最小工作电源电压降至 1.8V，最大推荐电源电压为 5.5V。所有这些型号都在扩展的 -40℃ 到 +125℃ 温度范围内进行了规定。 D8541/2/4 提供了在每个放大器低至 40uA 的电流消耗下的 1MHz 带宽。非常低的输入偏置电流为 10pA，使 D8541/2/4 可用于积分器、光电二极管放大器和压电传感器。轨到轨输入和输出对设计师在单电源系统中缓冲 ASIC 非常有用。 这些系列放大器的应用包括安全监控、便携式设备、电池和电源控制，以及非常低功耗系统的传感器信号调理和接口。 D8541 可提供 SOT23-5 和 SOP8 封装。D8542 可提供 SOP8、MSOP8 和 TSSOP8 封装。D8544 可提供 SOP14 和 TSSOP14 封装。
商品特性
- 低成本
- 轨到轨输入和输出
- 输入失调电压：0.8mV（典型值）
- 单位增益稳定
- 增益带宽积：1MHz
- 极低的输入偏置电流：10pA
- 工作电压范围：1.8V至5.5V
- 输入电压范围：-0.1V至+5.6V（当(V_S = 5.5V)时）
- 低电源电流：40uA/放大器
应用领域
- 安全监测
- 便携设备
- 电池和电源控制
- 信号调理和传感器接口（在非常低功耗系统中）
