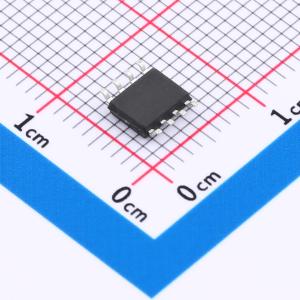

D1302F

涓流充电计时电路

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: D1302 涓流充电计时电路包含一个实时时钟/日历和 31 字节的静态RAM，通过简单的串行接口与微处理器通讯。这个实时时钟/日历提供年月日、时分秒信息，对于少于31 天的月份月末会自动调整，还有闰年校正。由于有一个 AM/PM 指示器，时钟可以工作在 12 小时制或者 24 小时制。除计时功能外，还有如下特点：双管脚主电源和备用电源，可编程涓流充电器VCC1，还有 31 字节的暂存器。广泛应用于电话、传真、便携式仪器及电池供电的仪器仪表等产品领域
品牌名称: Silicore(芯谷)
商品型号: D1302F
商品编号: C20883050
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.1668克(g)

商品参数

商品概述

D1302涓流充电计时芯片包含一个实时时钟（RTC）/日历和31字节的静态随机存取存储器（SRAM）。它通过简单的串行接口与微处理器通信。RTC/日历提供秒、分、时、星期、日期、月份和年份信息。对于少于31天的月份，月底日期会自动调整，包括闰年校正。时钟可采用24小时或12小时格式，并带有上午/下午指示。通过使用同步串行通信，D1302与微处理器的接口得以简化。与时钟/存储器通信仅需三根线：1) RST（复位）；2) I/O（数据线）；3) SCLK（串行时钟）。数据可以每次1字节或最多31字节的突发模式在时钟/存储器之间传输。D1302设计为低功耗运行，在小于1微瓦的功率下可保留数据和时钟信息。 D1302采用标准SOP8封装。

商品特性

实时时钟（RTC）可对秒、分、时、日期、月份、星期和年份进行计数，具备闰年补偿功能，有效期至2100年
31字节、电池供电的非易失性（NV）随机存取存储器（RAM），用于数据存储
串行输入/输出（I/O），引脚数量最少
2.0V至5.5V全工作电压范围
在2.0V电压下，电流消耗小于300nA
时钟/存储器中连续地址读写的突发模式
简单的三线接口
TTL兼容，VCC = 5V
可选温度范围：-40℃至+85℃

应用领域

时钟芯片
移动电话
便携式仪器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	实时时钟(RTC)
	接口类型	-
	工作电压	2V~5.5V
	工作电流	300nA

	属性	参数值
	晶振	外置
	闹钟输出	无
	工作温度	-40℃~+85℃
	静态电流(Iq)	0.1uA
