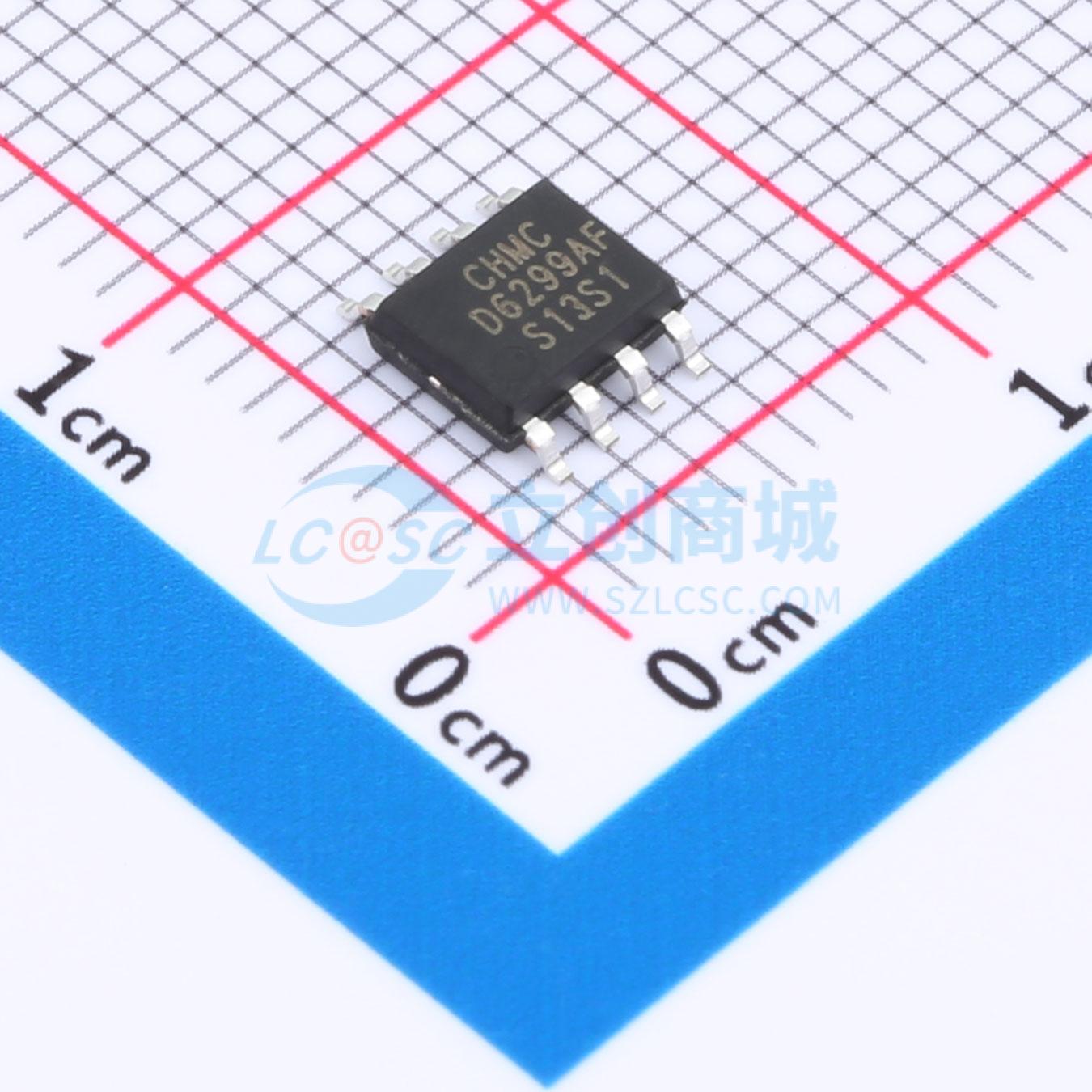

D6299AF
DC双向马达驱动电路
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- D6299A 是一款 DC 双向马达驱动电路，它适用于玩具类等的电机驱动、 自动阀门电机驱动、电磁门锁驱动等。它有两个逻辑输入端子用来控制电机前 进、后退及制动。该电路具有良好的抗干扰性，微小的待机电流、低的输出内 阻，同时，它还具有内置二极管能释放感性负载的反向冲击电流
- 品牌名称
- Silicore(芯谷)
- 商品型号
- D6299AF
- 商品编号
- C20883054
- 商品封装
- SOP-8
- 包装方式
- 管装
- 商品毛重
- 0.1436克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 有刷直流电机驱动芯片 | |
| 集成FET | 是 | |
| H桥数量 | 1 | |
| 输出电流 | 4.2A |
| 属性 | 参数值 | |
|---|---|---|
| 峰值电流 | 5A | |
| 工作电压 | 3V~25V | |
| 工作温度 | -40℃~+125℃ |
商品概述
D6299A 是一款DC 双向马达驱动电路，适用于玩具类等的电机驱动、自动阀门电机驱动、电磁门锁驱动等。它有两个逻辑输入端子用来控制电机前进、后退及制动。该电路具有良好的抗干扰性，微小的待机电流、低的输出内阻，同时，还具有内置二极管能释放感性负载的反向冲击电流。
商品特性
- 微小的待机电流，小于2uA
- 工作电压范围宽 3.0V~25V
- 有紧急停止功能
- 有过热保护功能
- 有过流嵌流及短路保护功能
应用领域
- 玩具类等的电机驱动
- 自动阀门电机驱动
- 电磁门锁驱动
