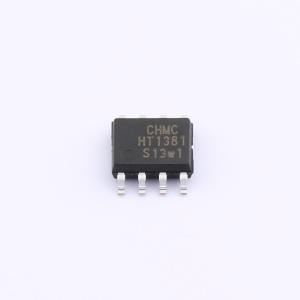

HT1381
串行时钟电路
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- HT1381 是一个带秒、分、时、日、日 期 、 月 、 年 的 串 行 时 钟 保 持 芯 片 ， 每 个 月 多少天 以及 闰年能 自动调节 。
- 品牌名称
- Silicore(芯谷)
- 商品型号
- HT1381
- 商品编号
- C20883051
- 商品封装
- SOP-8
- 包装方式
- 管装
- 商品毛重
- 0.16975克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 实时时钟(RTC) | |
| 接口类型 | - | |
| 工作电压 | 2V~5.5V | |
| 工作电流 | 1uA |
| 属性 | 参数值 | |
|---|---|---|
| 晶振 | 外置 | |
| 闹钟输出 | 无 | |
| 工作温度 | 0℃~+70℃ | |
| 静态电流(Iq) | 0.1uA |
商品概述
HT1380 /HT1381 是一个带秒、分、时、日、日期、月、年的串行时钟保持芯片，每个月多少天以及闰年能自动调节。 HT1380/HT1381 低功耗工作方式，用若干寄存器存储对应信息，一个 32.768kHz 的晶振校准时钟 ，为了使用最小引脚 ，HT1380/HT1381 使用一 I/O 口与微信息处理机相连，仅使用三根引线：
- REST 复位；
- SCLK 串行时钟；
- I/O 口数据就可以传送 1 字节或 8 字节的字符组。 HT1380 采用 DIP8 的封装形式封装； HT1381 采用 SOP8 的封装形式封装。
商品特性
- 工作电压：2.0V~5.5V
- 最大输入串行时钟：VDD = 2V 时 500kHz，VDD = 5V 时 2MHz
- 工作电流：2V 时，小于 300nA；5V 时，小于 1.0μA
- 与 TTL 兼容
- 两种数据传输方式：单字节与多字节传送（字符组方式）
- 串行 I/O 口传输
- 所有寄存器都以 BCD 码格式存储
应用领域
- 微机串行时钟
- 时钟和日历
