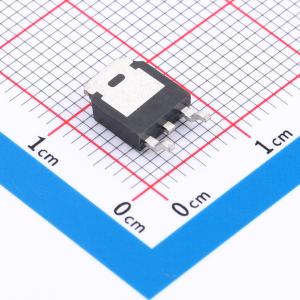

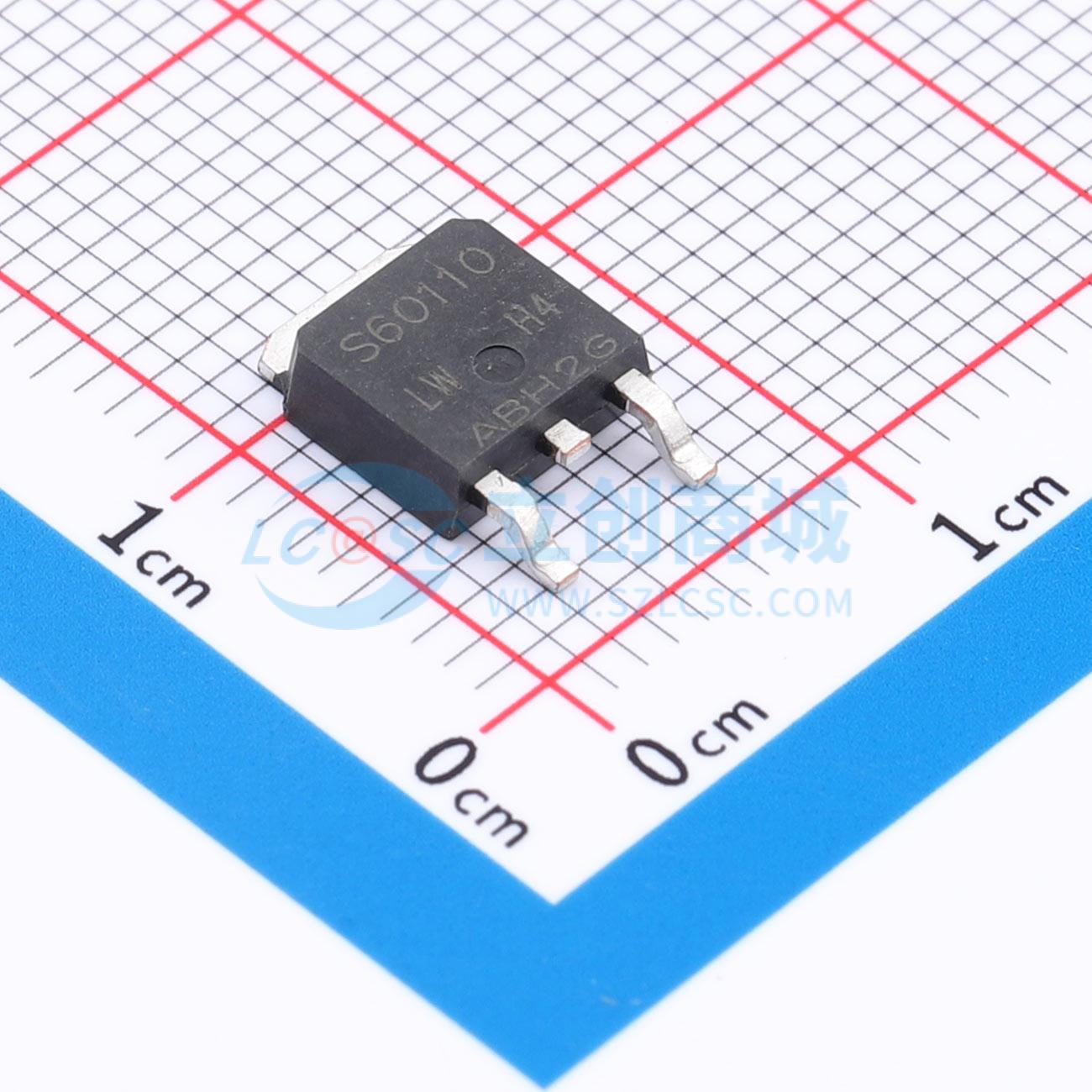

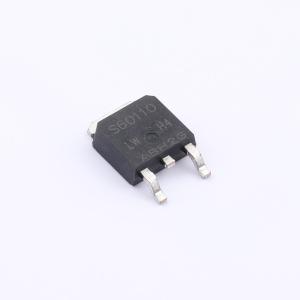

LWS60110H4
P沟道功率MOSFET
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LWS60110H4采用SGT技术和设计，可在低栅极电荷情况下提供出色的导通电阻RDS(ON)，适用于多种应用场景。其封装形式为TO - 252，符合ROHS标准和无卤标准。
- 商品型号
- LWS60110H4
- 商品编号
- C20630397
- 商品封装
- TO-252
- 包装方式
- 编带
- 商品毛重
- 0.4688克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 12A | |
| 导通电阻(RDS(on)) | 110mΩ@10V | |
| 耗散功率(Pd) | 30W | |
| 阈值电压(Vgs(th)) | 3.5V | |
| 栅极电荷量(Qg) | 4.92nC@10V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Ciss) | 315pF | |
| 反向传输电容(Crss) | 2.98pF | |
| 工作温度 | -55℃~+150℃ | |
| 配置 | 独立式 | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 58.6pF | |
| 栅极电压(Vgs) | ±20V |
