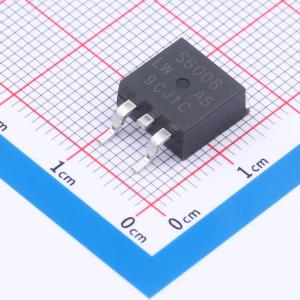

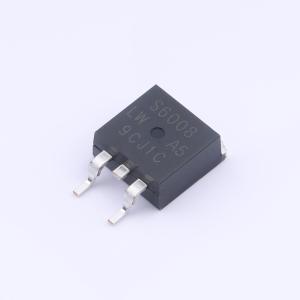

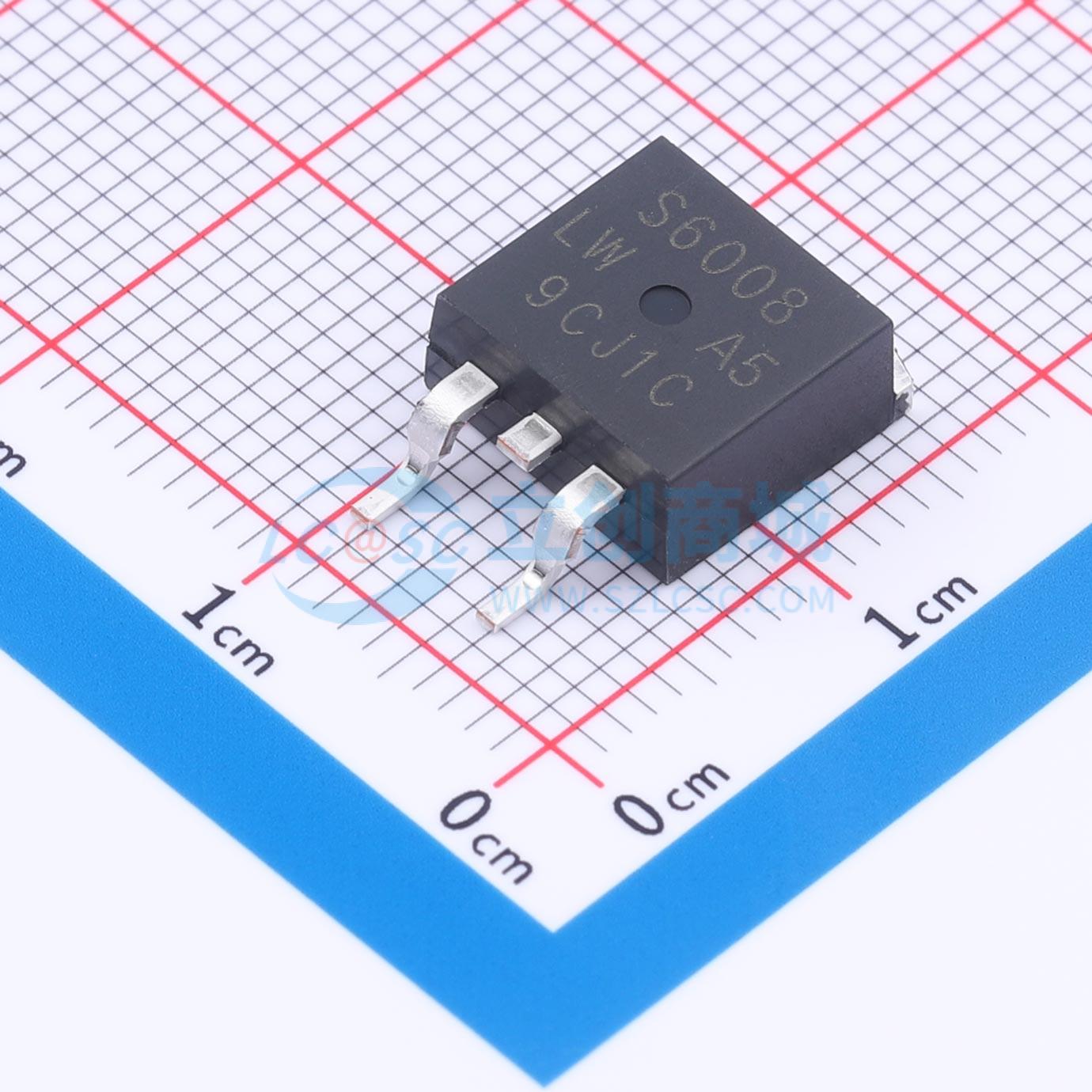

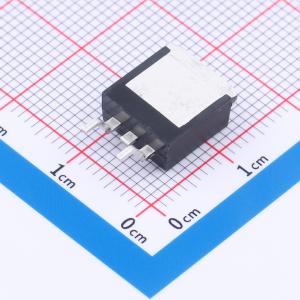

LWS6008A5
P沟道功率MOSFET
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LWS6008A5采用先进的SGT技术和设计，可在低栅极电荷的情况下提供出色的 $\mathrm{R_{DS(ON)}}$，适用于各种应用。其封装形式为TO - 263，符合ROHS标准和无卤标准。
- 商品型号
- LWS6008A5
- 商品编号
- C20630414
- 商品封装
- TO-263
- 包装方式
- 编带
- 商品毛重
- 2.33克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 110A | |
| 导通电阻(RDS(on)) | 7mΩ@10V | |
| 耗散功率(Pd) | 180W | |
| 阈值电压(Vgs(th)) | 2.4V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 80nC@10V | |
| 输入电容(Ciss) | 5.403nF | |
| 反向传输电容(Crss) | 48pF | |
| 配置 | 独立式 | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 941pF | |
| 栅极电压(Vgs) | ±20V |
