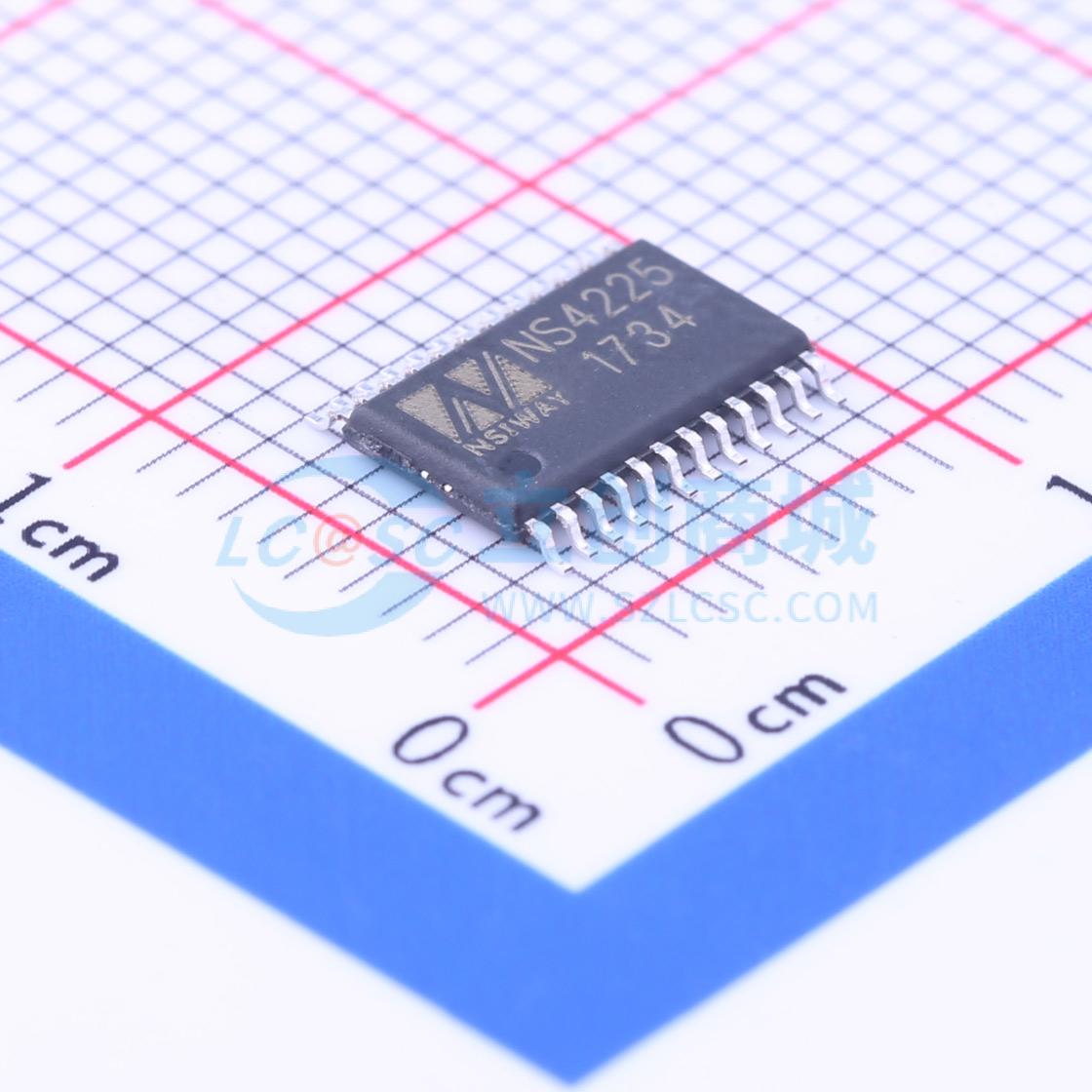

NS4225

耐压20V,大功率双声道功放，可桥接

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: NS4225是一款无需滤波器，每声道可输出25W的D类立体声音频功率放大器。NS4225采用先进的技术，在全带宽范围内极大地降低了EMI干扰，最大限度地减少对其他部件的影响。其输出无需滤波器的PWM调制结构减少了外部元件、PCB面积和系统成本。
品牌名称: Nsiway(纳芯威)
商品型号: NS4225
商品编号: C219011
商品封装: HTSSOP-24-EP-4mm
包装方式: 管装
商品毛重: 0.25克(g)
网友设计参考: 23W双声道D类音频功率放大器方案

商品参数

商品概述

NS4225是一款无需滤波器，每声道可输出25W的D类立体声音频功率放大器。NS4225采用先进的技术，在全带宽范围内极大地降低了EMI干扰，最大限度地减少对其他部件的影响。其输出无需滤波器的PWM调制结构减少了外部元件、PCB面积和系统成本。NS4225工作在PBTL模式时，即为一单声道音频功放。此时，输出驱动能力更强，功放效率更高。

NS4225内置过流保护、过热保护及欠压保护功能，有效地保护芯片在异常工作状况下不被损坏。

NS4225提供TSSOP - 24封装，额定的工作温度范围为 - 40°C至85°C。

商品特性

输出功率：
- 10W×2 (8Ω负载/VCC = 12V/THD + N = 10%/BTL模式)
- 23W×2 (8Ω负载/VCC = 18V/THD + N = 10%/BTL模式)
- 17W×2 (4Ω负载/VCC = 12V/THD + N = 10%/BTL模式)
- 20W (4Ω负载/VCC = 12V/THD + N = 10%/PBTL模式)
- 46W (4Ω负载/VCC = 18V/THD + N = 10%/PBTL模式)
推荐工作电压：6V ~ 18V
PBTL输出功能
无需滤波器设计
差分输入方式
效率高达94% (8Ω负载/VCC = 12V/Po = 8W×2)
优异的“上电，掉电”噪声抑制
过流保护、过热保护、欠压保护
TSSOP - 24封装

应用领域

蓝牙音响
移动音箱扩音器
其他消费类音频设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(40个/管，最小起订量 1 个)

个

起订量：1 个40个/管

总价金额：

￥ 0.00

近期成交15单

	属性	参数值
	商品目录	音频功率放大器
	功放类型	D类功放
	扬声器通道数	双声道
	输出功率	23Wx2@8Ω
	工作电压	6V~18V
	总谐波失真+噪声(THD+N)	0.06%
	静态电流(Iq)	35mA

	属性	参数值
	工作温度	-40℃~+85℃
	信噪比	90dB
	输入类型	差分
	电源纹波抑制比(PSRR)	-60dB；-65dB
	效率	94%
	输入通道数	2对差分输入
