温馨提醒：图片仅供参考，商品以实物为准

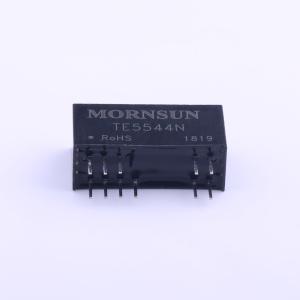

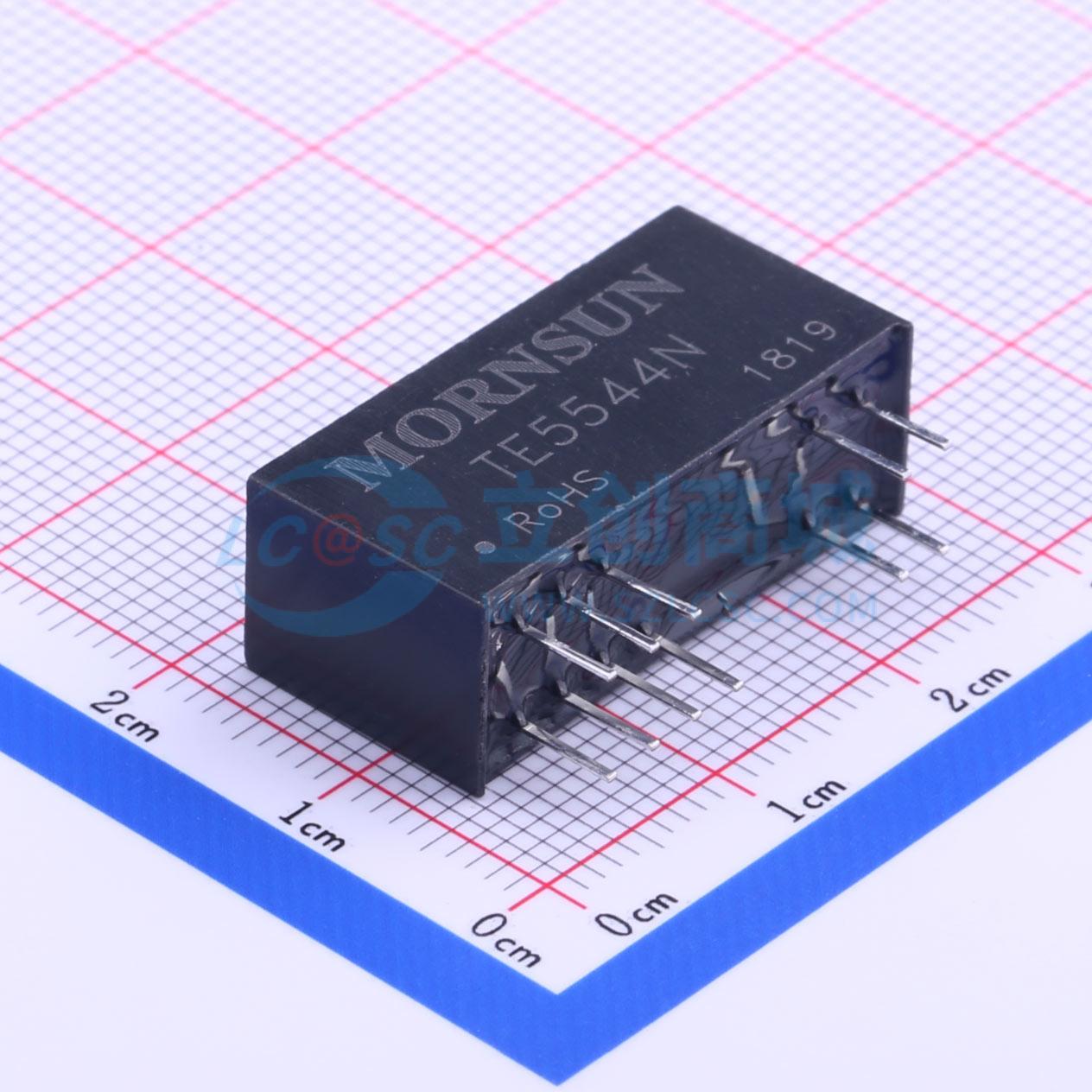

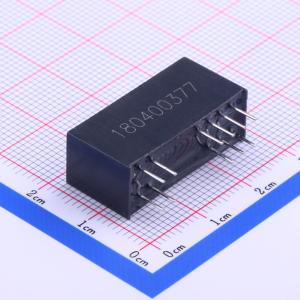

TE5544N

有源高精度隔离变送器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 隔离变送器 TExxN系列是一种前级电压/电流信号输入，后级电压信号输出的有源隔离模块，模块内部嵌入了一个高效微功率电源，可以在向内部信号处理电路供电的同时向外围电路输出一路隔离电源。由于内部采用电磁隔离技术，相比光耦隔离具有更好的温漂特性和线性度。此模块为两隔离，电源输入、信号输出和电源输出、信号输入之间隔离，该系列产品增加了外部零点、满度调节端，可根据需求自行设计调节。
品牌名称: MORNSUN(金升阳)
商品型号: TE5544N
商品编号: C191954
商品封装: DIP,26x9.5mm
包装方式: 管装
商品毛重: 7.444克(g)

商品参数

商品概述

TExxxxN系列是一种前级电压/电流信号输入，后级电压信号输出的有源隔离模块，模块内部嵌入了一个高效微功率电源，可以在向内部信号处理电路供电的同时向外围电路输出一路隔离电源。由于内部采用电磁隔离技术，相比光耦隔离具有更好的温漂特性和线性度。此模块为两隔离，电源输入、信号输出和电源输出、信号输入之间隔离，该系列产品增加了外部零点、满度调节端，可根据需求自行设计调节。

商品特性

两端隔离(信号输入和信号输出)
高精度等级 (0.1% F.S.)
高线性度 (0.1% F.S.)
隔离电压(2KVAC/60s)
低纹波噪声(≤30mVpp , 20MHz)
极低温漂( ≤50PPM/°C ， -40°C to +85°C范围内)
小体积: DIP18封装（269.512.5mm）
ESD防护(IEC/EN61000-4-2 Contact ±4KV perf.Criteria B)
通过EN60950认证

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(50个/管，最小起订量 1 个)

个

起订量：1 个50个/管

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	隔离电源模块
	工作电压(Vin)	14.25V~15.75V
	输出电压(Vout)	0V~10V
	隔离电压(Vrms)	2kV
	工作温度	-40℃~+85℃

	属性	参数值
	纹波噪声	30mVp-p
	长度	26mm
	宽度	9.5mm
	高度	12.5mm
