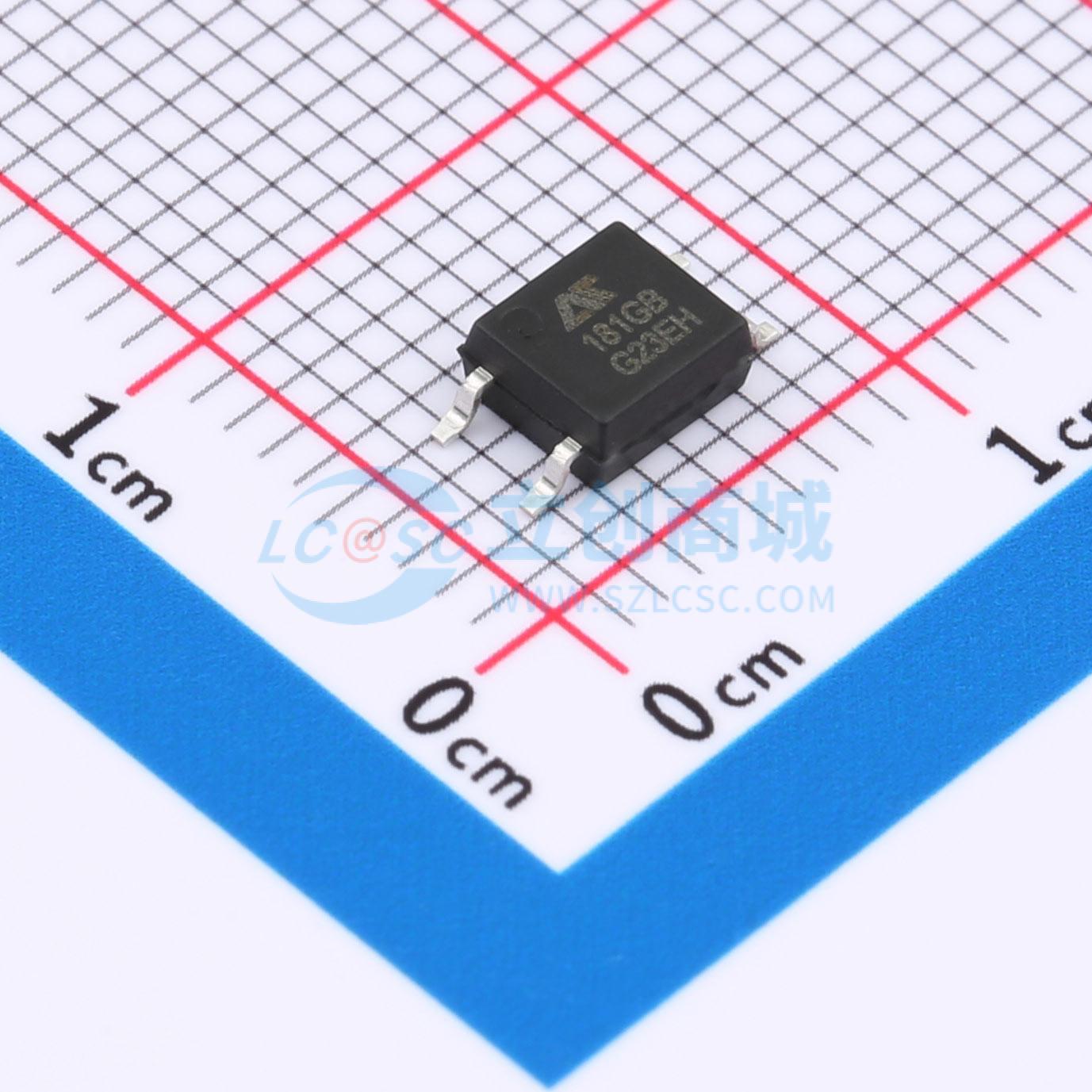

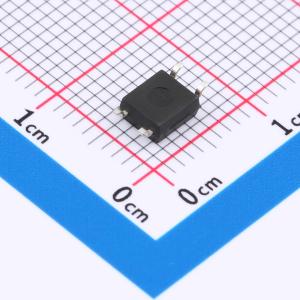

温馨提醒：图片仅供参考，商品以实物为准
TLP181GB-S
光耦-光电晶体管输出
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TLP181GB-S是一款由发光二极管和光电晶体管组成的光电耦合器。 广泛应用于：开关电源、智能电表、工业控制、测量仪器、复印机、家用电器（空调、风扇、热水器等）。
- 品牌名称
- AOTE(奥特)
- 商品型号
- TLP181GB-S
- 商品编号
- C20612580
- 商品封装
- SOP-4
- 包装方式
- 编带
- 商品毛重
- 0.214604克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 3.75kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 80V | |
| 输出通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 100mV@20mA,1mA | |
| 上升时间(tr) | 4us | |
| 下降时间 | 3us | |
| 工作温度 | -55℃~+110℃ | |
| 电流传输比(CTR)最小值 | 80% | |
| 电流传输比(CTR)最大值/饱和值 | 600% | |
| 正向电流(If) | 50mA | |
| 功能特性 | - |
商品概述
采用高效光电转换技术与先进封装工艺，在输入与输出之间提供可靠的电气隔离，支持SOP4封装形式，以满足多样化的应用场景需求。
商品特性
- 输入-输出隔离电压 Vios=3750Vrms
- 电流传输比 CTR: 80-600%
- 集电极-发射极峰值击穿电压 BVCEO=80V
- 爬电距离 >7.0mm
- 输入-输出绝缘距离 >0.4mm
- 防潮等级 MSL class1
- 产品符合ROHS、REACH及HF等环保法规要求
应用领域
- 工业控制
- 电源系统
- 消费电子
