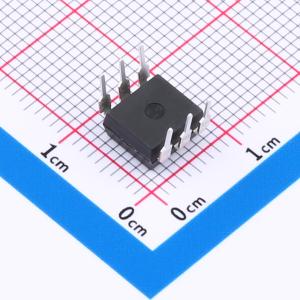

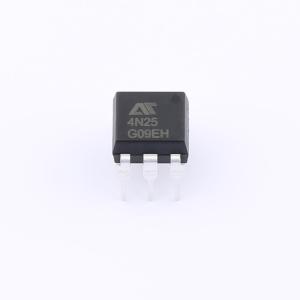

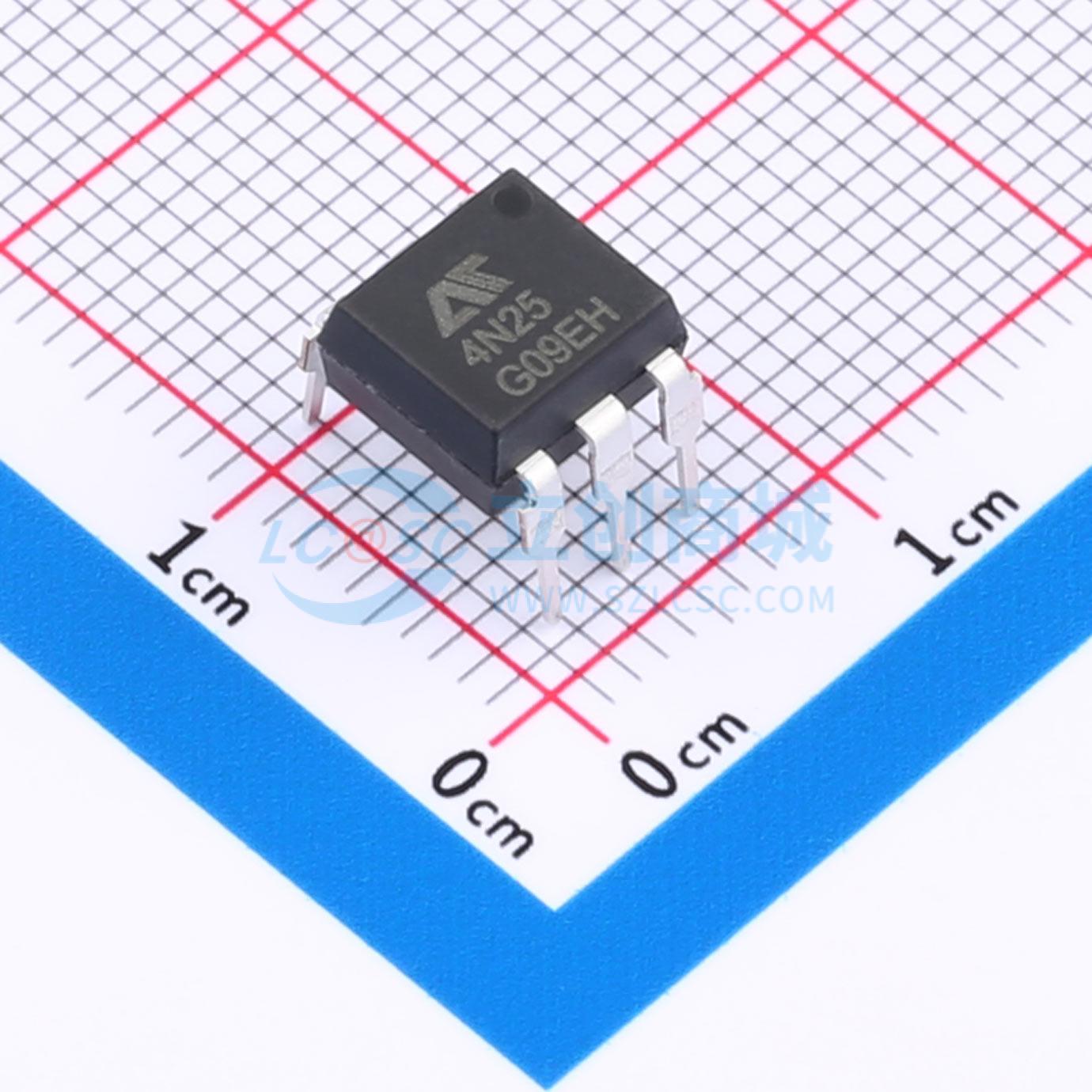

温馨提醒：图片仅供参考，商品以实物为准
4N25
光耦-光电晶体管输出
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 4N25是一款由发光二极管和一个光电晶体管组成的光电耦合器。六引脚封装 ( DIP6、 SMD6)。 广泛应用于：电源调节器、数字逻辑输入、微处理器输入。
- 品牌名称
- AOTE(奥特)
- 商品型号
- 4N25
- 商品编号
- C20612599
- 商品封装
- DIP-6
- 包装方式
- 管装
- 商品毛重
- 0.823938克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 100mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 30V |
| 属性 | 参数值 | |
|---|---|---|
| 输出通道数 | 1 | |
| 集射极饱和电压(VCE(sat)) | 300mV@2mA,50mA | |
| 上升时间(tr) | 4us@2mA,100Ω | |
| 下降时间 | 3us | |
| 工作温度 | -55℃~+100℃ | |
| 电流传输比(CTR)最小值 | 20% | |
| 正向电流(If) | 60mA | |
| 功能特性 | - |
商品概述
4N25系列光耦采用高效光电转换技术与先进封装工艺，提供可靠的输入输出间隔离，支持DIP6与SMD6封装形式，以适应多样化的应用场景需求。
商品特性
- 输入-输出隔离电压Vios=5000Vrms
- 电流传输比CTR范围：10-100%
- 集电极-发射极峰值击穿电压BVCEO=70V
- 爬电距离 >7.0 mm
- 输入-输出绝缘厚度 >0.4 mm
- 防潮等级Class 1；MSL等级Class 1
- 产品符合ROHS、REACH及HF等环保法规要求
应用领域
- 电源调节器
- 数字逻辑输入
- 微处理器输入
