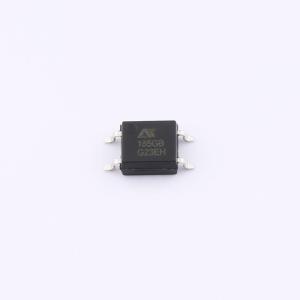

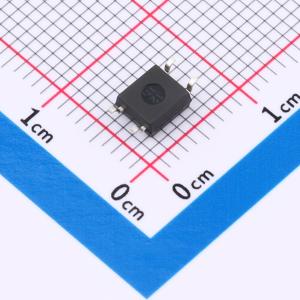

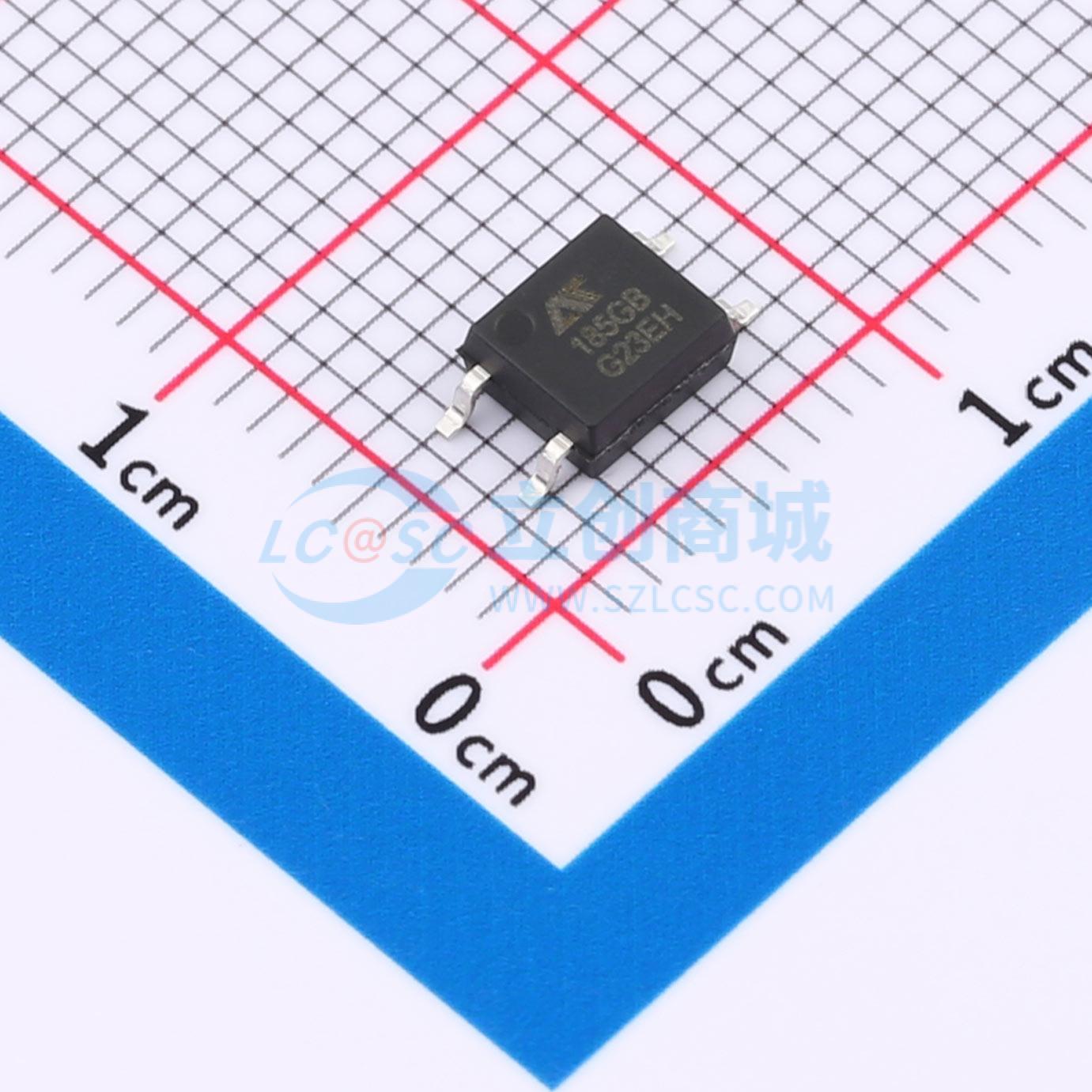

TLP185GB-S
光耦-光电晶体管输出
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TLP185GB-S是一款由发光二极管和光电晶体管组成的光电耦合器。 四引脚封装，三种形式 ( DIP、DIP-M、SMD) 。 广泛应用于：开关电源 ，智能电表、可编程控制器、家用电器等。
- 品牌名称
- AOTE(奥特)
- 商品型号
- TLP185GB-S
- 商品编号
- C20612583
- 商品封装
- SMD-4P
- 包装方式
- 编带
- 商品毛重
- 0.217233克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.4V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 80V | |
| 输出通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 100mV@20mA,1mA | |
| 上升时间(tr) | 12us | |
| 下降时间 | 3us | |
| 工作温度 | -55℃~+110℃ | |
| 电流传输比(CTR)最小值 | 80% | |
| 电流传输比(CTR)最大值/饱和值 | 600% | |
| 正向电流(If) | 50mA | |
| 功能特性 | - |
商品概述
LTP185GB-S系列光耦采用高效光电转换技术与先进封装工艺，提供可靠的输入输出间隔离，支持SOP4封装形式，以满足多样化的应用场景需求。
商品特性
- 输入-输出隔离电压Vios = 3750 Vrms
- 电流传输比CTR范围：80-600%
- 集电极-发射极峰值击穿电压BVCEO = 80V
- 爬电距离 > 7.0mm
- 输入-输出绝缘厚度 > 0.4mm
- 防潮等级：MSL class1
- 产品符合ROHS、REACH及HF等环保法规要求
应用领域
- 工业控制
- 电源系统
- 消费电子
