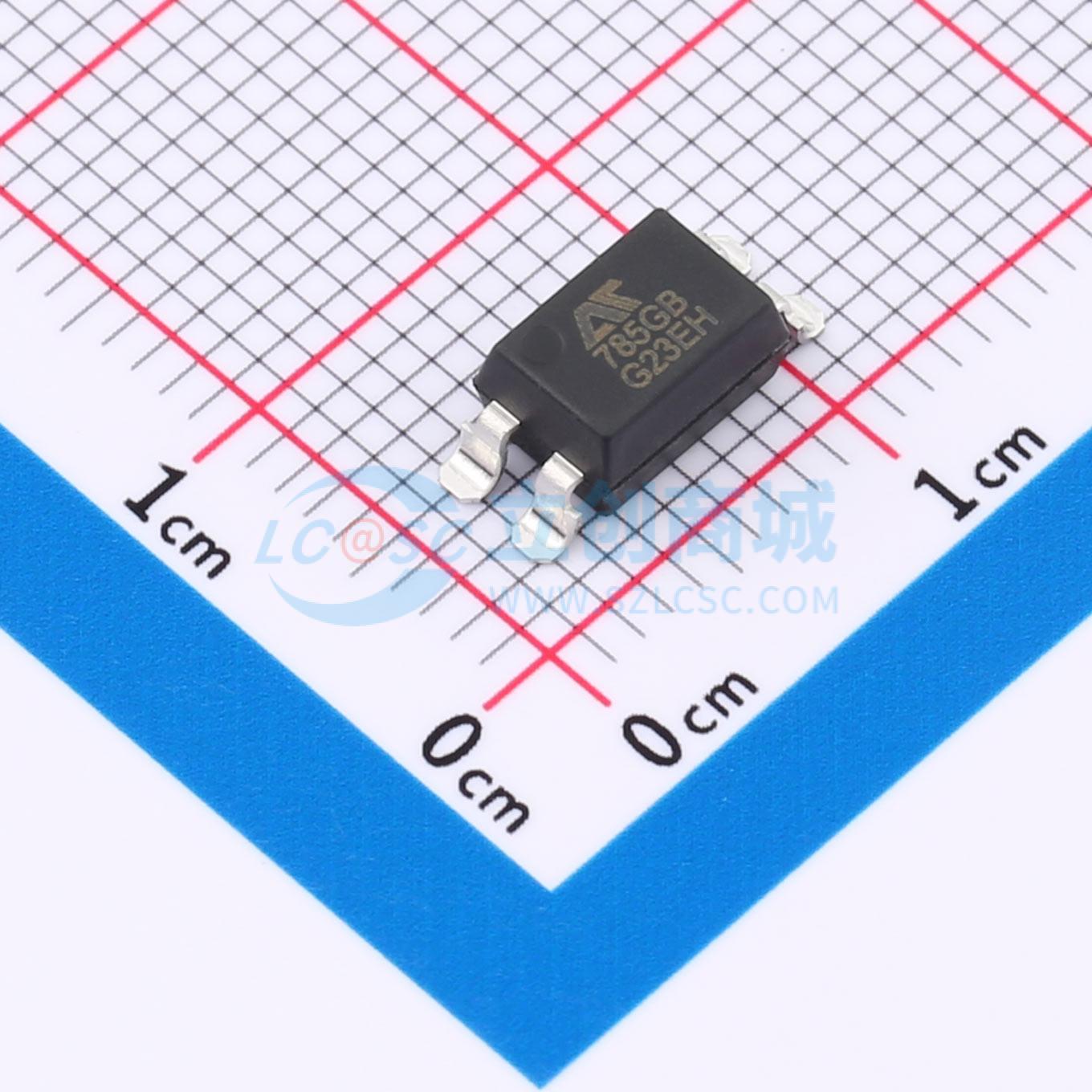

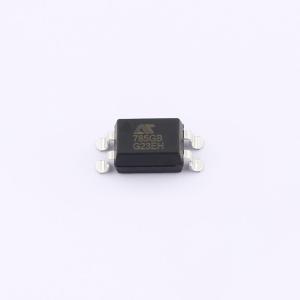

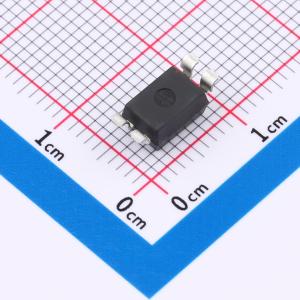

温馨提醒：图片仅供参考，商品以实物为准

TLP785GB-S

光耦-光电晶体管输出

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TLP785GB-S是一款由发光二极管和光电晶体管组成的光电耦合器。四引脚封装，三种形式 ( DIP、DIP-M、SMD) 。广泛应用于：开关电源，智能电表、可编程控制器、家用电器等。
品牌名称: AOTE(奥特)
商品型号: TLP785GB-S
商品编号: C20612585
商品封装: SMD-4P
包装方式: 编带
商品毛重: 0.41425克(g)

商品参数

	属性	参数值
	输出通道数	1
	集射极饱和电压(VCE(sat))	400mV@1mA,1mA
	上升时间(tr)	12us
	下降时间	12us
	工作温度	-55℃~+110℃
	电流传输比(CTR)最小值	200%
	电流传输比(CTR)最大值/饱和值	600%
	正向电流(If)	50mA

商品概述

TLP785GB-S是一款由发光二极管和光电晶体管组成的光电耦合器。四引脚封装，三种形式（DIP、DIP-M、SMD) The TLP785GB-S is a photoelectric coupler composed of light-emitting diode and phototransistor. It is packaged in a 4-pin package of three forms such as DIP、DIP-M、SMD.

商品特性

电流转换比(CTR)范围: 200% ~ 600% (IF = 5mA, VCE = 5V, Ta = 25°C) Current transfer ratio: 200% ~ 600% (IF = 5mA, VCE = 5V, Ta = 25°C)
输入-输出隔离电压 (VISO = 5000 Vrms) High isolation voltage between input and output (VISO = 5000 Vrms)
集电极-发射极击穿电压 BVCEO ≥ 80 V Collector - emitter breakdown voltage BVCEO ≥ 80 V
工作温度: -55°C ~ 110°C Operating Temperature: -55°C ~ 110°C
符合加强绝缘标准 Meet reinforced insulation standards
符合安规标准：UL1577，VDE DIN EN60747-5-5（VDE 0884-5），CQC11-471543-2022 Meet safety standard approval: UL 1577, VDE DIN EN60747-5-5 (VDE 0884-5)，CQC11-471543-2022

应用领域

开关电源，智能电表 Switching power supply, intelligent meter
工业控制，测量仪器 Industrial control, measuring instruments
办公设备，比如复印机 Office equipment such as copiers
家用电器，比如空调、风扇、热水器等 Household appliances: such as air conditioners, fans, water heaters, etc.

数据手册PDF

放大查看下载PDF

优惠活动

9折

购买数量

(2000个/圆盘，最小起订量 5 个)

个

起订量：5 个2000个/圆盘

总价金额：

￥ 0.00

近期成交14单

	属性	参数值
	商品目录	晶体管输出光耦
	输入类型	DC
	输出类型	光电三极管
	正向压降(Vf)	1.4V
	输出电流	50mA
	隔离电压(Vrms)	5kV
	直流反向耐压(Vr)	6V
	负载电压	80V
