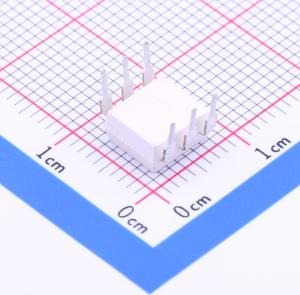

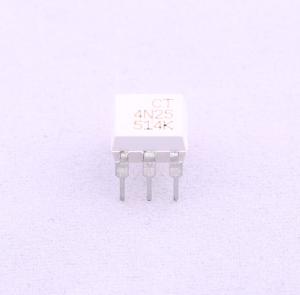

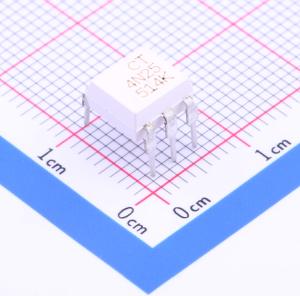

温馨提醒：图片仅供参考，商品以实物为准
4N25
DC输入
- 描述
- 4N25、4N26、4N27、4N28、4N35、4N36、4N37、4N38、H11A1、H11A2、H11A3、H11A4、H11A5系列产品由一个光电晶体管和一个砷化镓红外发光二极管通过光耦合组成，采用6引脚DIP封装，有不同的引脚成型选项。
- 品牌名称
- CT MICRO
- 商品型号
- 4N25
- 商品编号
- C191858
- 商品封装
- DIP-6
- 包装方式
- 管装
- 商品毛重
- 0.805克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.24V | |
| 输出电流 | - | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 80V | |
| 输出通道数 | - |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 500mV@50mA,2mA | |
| 上升时间(tr) | 4.3us | |
| 下降时间 | 3.9us | |
| 工作温度 | -55℃~+110℃ | |
| 电流传输比(CTR)最小值 | 20% | |
| 电流传输比(CTR)最大值/饱和值 | - | |
| 总功耗(Pd) | 150mW | |
| 正向电流(If) | 60mA |
商品概述
4N25、4N26、4N27、4N28、4N35、4N36、4N37、4N38、H11A1、H11A2、H11A3、H11A4、H11A5系列产品由一个光电晶体管和一个砷化镓红外发光二极管光耦合组成，采用6引脚DIP封装，有不同的引脚成型选项。
商品特性
- 高隔离度5000 VRMS
- 电流传输比（CTR）灵活可选，详见订购信息
- 晶体管输出的直流输入
- 工作温度范围 -55 ℃至110 ℃
- 认证批准：UL - UL1577（E364000）；VDE - EN60747 - 5 - 5（VDE0884 - 5）；CQC – GB4943.1、GB8898、IEC60065、IEC60950
应用领域
- 开关模式电源
- 计算机外设接口
- 微处理器系统接口
