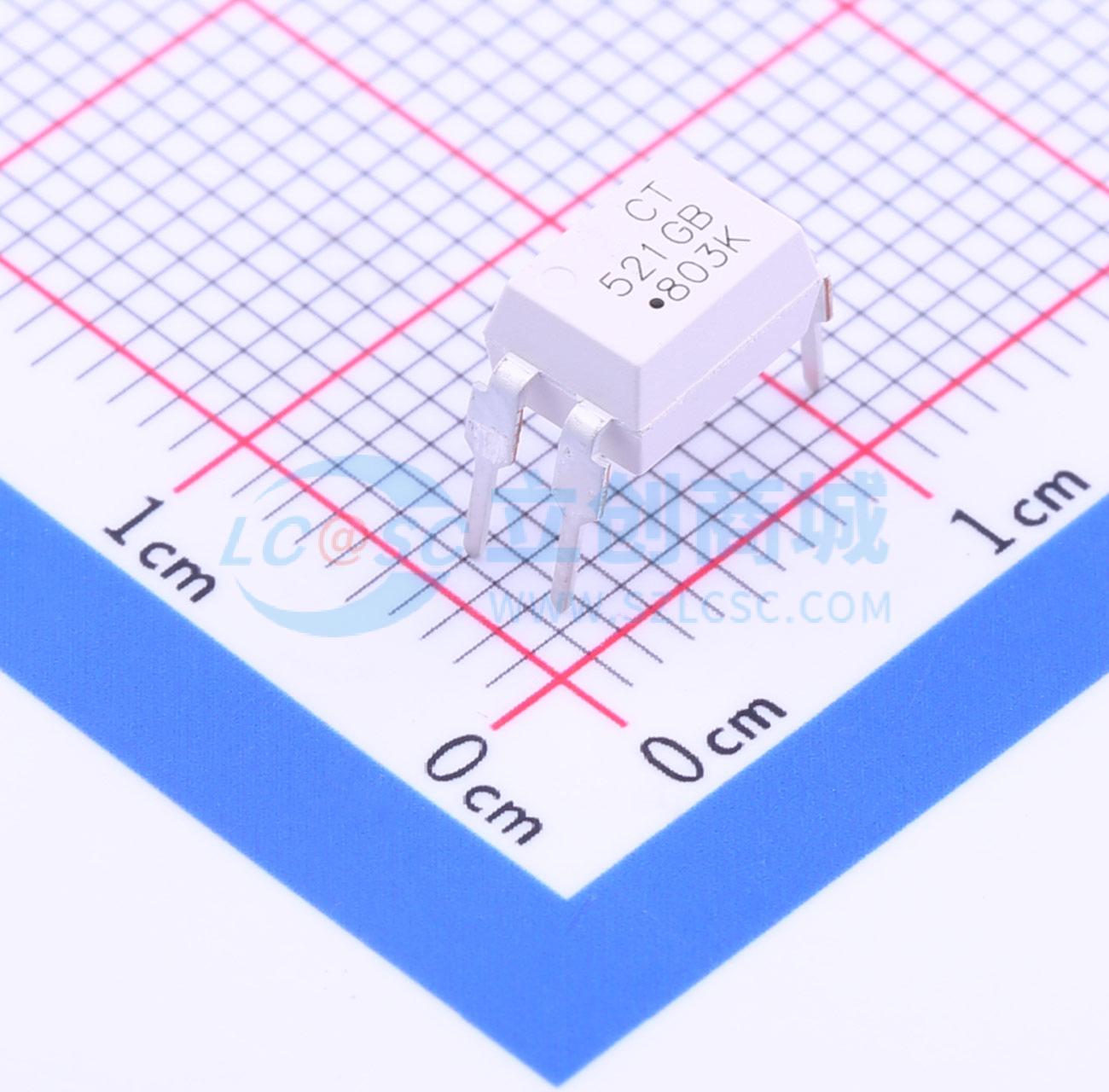

温馨提醒：图片仅供参考，商品以实物为准
CT521GB
DC输入 隔离电压(rms):5300V
- 描述
- CT521 - 1GB由一个与砷化镓红外发光二极管光耦合的光电晶体管组成，采用DIP封装。
- 品牌名称
- CT MICRO
- 商品型号
- CT521GB
- 商品编号
- C191862
- 商品封装
- DIP-4
- 包装方式
- 管装
- 商品毛重
- 0.427克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.25V | |
| 输出电流 | 80mA | |
| 隔离电压(Vrms) | 5.3kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 80V | |
| 输出通道数 | - |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 400mV@1mA,0.2mA | |
| 上升时间(tr) | 16us | |
| 下降时间 | 16us | |
| 工作温度 | -55℃~+125℃ | |
| 电流传输比(CTR)最小值 | 100% | |
| 电流传输比(CTR)最大值/饱和值 | 600% | |
| 总功耗(Pd) | 200mW | |
| 正向电流(If) | 60mA |
商品概述
CT521-1GB由一个光电晶体管和一个砷化镓红外发光二极管光耦合而成，采用DIP封装。
商品特性
- 高隔离度5300 VRMS
- 晶体管输出的直流输入
- 工作温度范围：-55℃至125℃
- 符合RoHS标准
- 符合REACH标准
- 无卤
- 认证情况：
- UL - UL1577（待批准）
- VDE - EN60747-5-5（待批准）
- CQC – GB4943.1、GB8898（待批准）
- IEC60065、IEC60950（待批准）
应用领域
- 开关电源
- 计算机外设接口
- 微处理器系统接口
