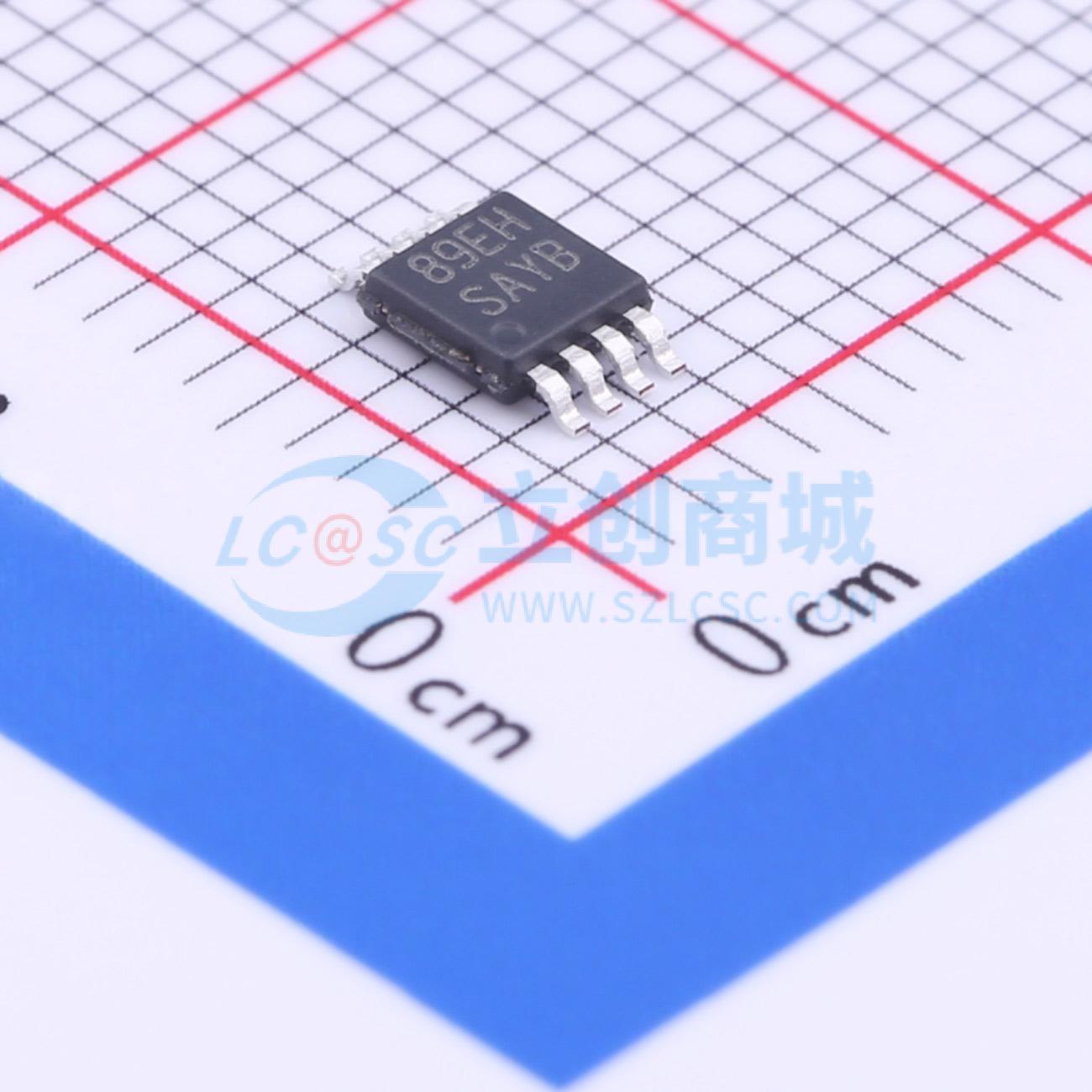

温馨提醒：图片仅供参考，商品以实物为准
LM5008MM/NOPB
350-mA 常开时间降压开关稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM5008 是一款 350mA 步降开关转换器,具有集成的 100V N 沟道降压开关,可在 9V 至 95V 的输入电压范围内工作。该设备易于实现,采用 8 引脚 VSSOP 和增强型 8 引脚 WSON 封装。它使用滞回控制方案,开关导通时间与输入电压成反比,确保开关频率相对恒定。无需环路补偿,具有智能电流限制保护、热关断等功能。
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM5008MM/NOPB
- 商品编号
- C191876
- 商品封装
- VSSOP-8-0.65mm
- 包装方式
- 编带
- 商品毛重
- 0.126克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 9.5V~95V | |
| 输出电压 | - | |
| 输出电流 | 350mA | |
| 开关频率 | 224kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 485uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
LM5008 350-mA降压开关转换器具备实现低成本高效降压稳压器所需的所有功能。这款高压转换器集成了一个100-V N沟道降压开关，可在9 V至95 V的输入电压范围内工作。该器件易于实现，提供8引脚VSSOP和散热增强型8引脚WSON封装。该转换器采用滞环控制方案，PWM导通时间与V_IN成反比。这一特性使工作频率保持相对恒定。滞环控制无需环路补偿。智能限流功能通过强制关断时间实现，该时间与V_OUT成反比。此方案可确保短路保护，同时实现最小折返。其他保护功能包括：热关断、V_CC欠压锁定、栅极驱动欠压锁定和最大占空比限制器。
商品特性
- 工作输入电压范围：6 V至95 V
- 集成100-V N沟道降压开关
- 内部V_CC稳压器
- 无需环路补偿
- 超快瞬态响应
- 导通时间与线电压成反比
- 工作频率在不同线电压和负载电流下保持恒定
- 输出电压可调
- 高效运行
- 精密内部基准
- 低偏置电流
- 智能限流保护
- 热关断
- 8引脚VSSOP和WSON封装
- 使用WEBENCH电源设计器，利用LM5008进行定制设计
应用领域
- 非隔离电信降压稳压器
- 二次高压后置稳压器
- 48-V汽车系统
