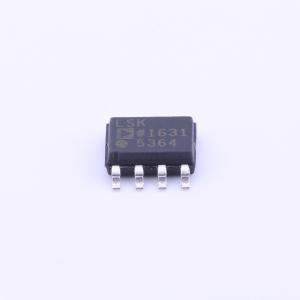

温馨提醒：图片仅供参考，商品以实物为准

ADP7159ARDZ-04-R7

2 A、超低噪声、高PSRR、可调输出、RF线性稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ADP7159是一款可调线性稳压器，工作电压范围为2.3 V至5.5 V，可提供高达2 A的输出电流。根据型号不同，输出电压范围为1.2 V至3.3 V。该器件采用先进的专有架构，具备高电源抑制比和超低噪声特性，仅需一个10 μF的陶瓷输出电容，就能实现出色的线性和负载瞬态响应
品牌名称: ADI(亚德诺)
商品型号: ADP7159ARDZ-04-R7
商品编号: C191880
商品封装: SOIC-8-EP
包装方式: 编带
商品毛重: 0.133克(g)

商品参数

商品概述

ADP7159是一款可调线性稳压器，工作电压范围为2.3 V至5.5 V，可提供高达2 A的输出电流。根据型号不同，输出电压范围为1.2 V至3.3 V。该器件采用先进的专有架构，具备高电源抑制比和超低噪声特性，仅需一个10 μF的陶瓷输出电容，就能实现出色的线路和负载瞬态响应。 ADP7159稳压器在100 Hz至100 kHz频率范围内的典型输出噪声为0.9 μV rms，在10 kHz至1 MHz频率范围内的噪声谱密度为1.7 nV/√Hz。ADP7159提供10引脚、3 mm×3 mm LFCSP和8引脚SOIC封装，不仅解决方案非常紧凑，而且能为需要在小尺寸、薄型占位面积内提供高达2 A输出电流的应用提供出色的热性能。

商品特性

输入电压范围：2.3 V至5.5 V
可调输出电压范围（VOUT）：1.2 V至3.3 V
最大负载电流：2 A
低噪声：在100 Hz至100 kHz频率范围内的总积分噪声为0.9 μV rms，在70 Hz至100 kHz频率范围内的总积分噪声为1.6 μV rms
噪声谱密度：在10 kHz至1 MHz频率范围内为1.7 nV/√Hz
电源抑制比（PSRR）：在1 kHz至100 kHz频率范围内为68 dB，在1 MHz时为45 dB
压差：在IOUT = 2 A、VOUT = 3.3 V时，典型值为200 mV
初始精度：在ILOAD = 10 mA时为±0.6%
线路、负载和温度范围内的精度：±1.5%
静态电流（IGND）：在0 μA时典型值为4.0 mA，在2 A时典型值为9.0 mA
低关断电流：典型值为0.2 μA
使用10 μF陶瓷输出电容可保持稳定
10引脚、3 mm×3 mm LFCSP和8引脚SOIC封装
精密使能
由ADIsimPower工具提供支持

应用领域

用于对噪声敏感的应用的稳压：锁相环（PLL）、压控振荡器（VCO）以及集成VCO的PLL
通信和基础设施
回传和微波链路

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	5.5V
	输出电压	1.2V~3.3V
	输出电流	2A
	电源纹波抑制比(PSRR)	68dB@(100kHz)；45dB@(1MHz)
	压差	200mV@(2A)

	属性	参数值
	静态电流(Iq)	4mA
	噪声	-
	特性	欠压锁定；过流保护；带使能；过热保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
