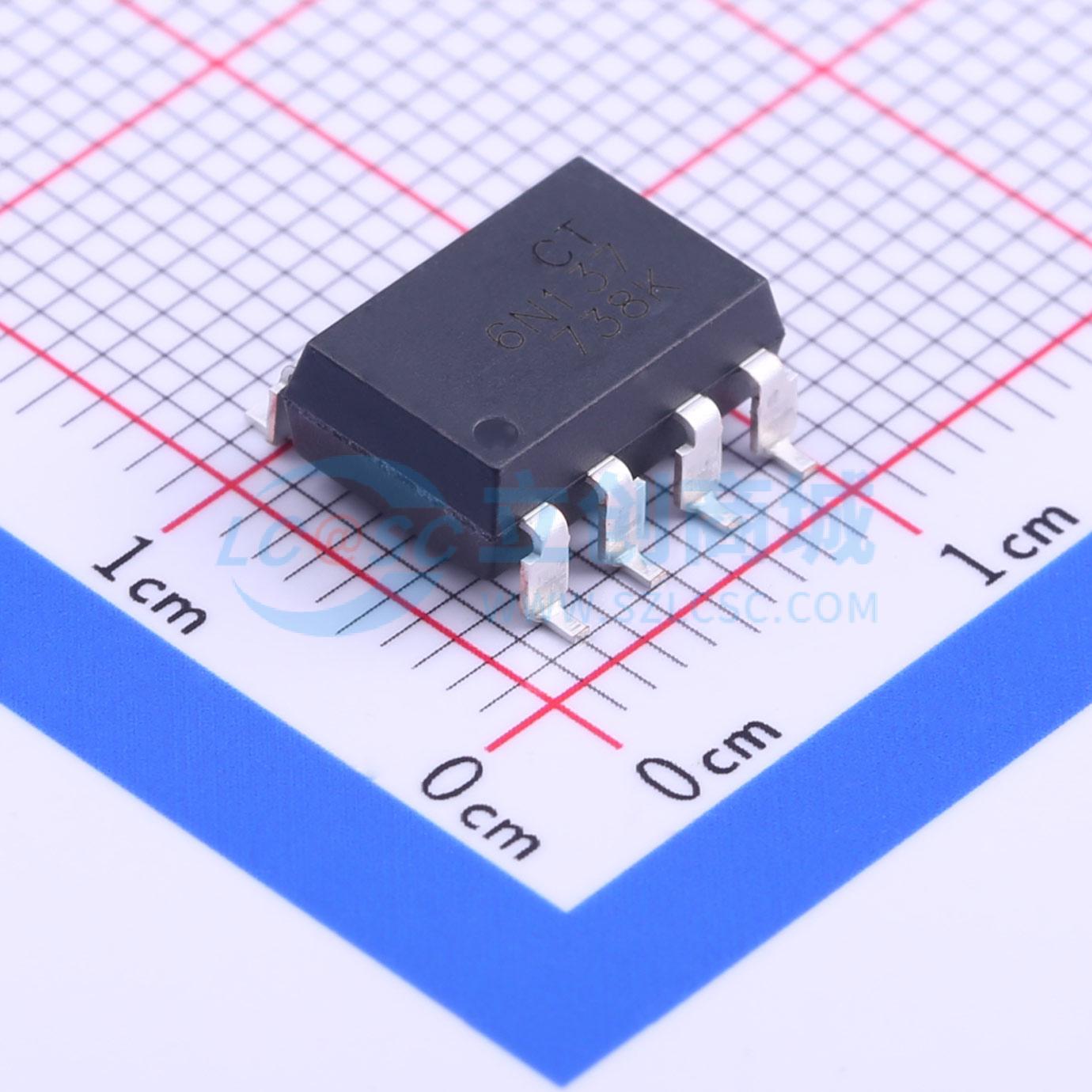

温馨提醒：图片仅供参考，商品以实物为准
6N137S(T1)
DC输入 1通道 隔离电压(rms):5000V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 6N137、CT2601 光耦合器由一个 850nm 的铝镓砷（AlGaAS）发光二极管（LED）和一个高速集成光电探测器逻辑门组成，该逻辑门带有可选通输出。此输出为集电极开路，因此允许进行线或输出。开关参数在 -40°C 至 +85°C 的温度范围内有保证
- 品牌名称
- CT MICRO
- 商品型号
- 6N137S(T1)
- 商品编号
- C191867
- 商品封装
- SOP-8-2.54mm
- 包装方式
- 编带
- 商品毛重
- 0.62克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 3.3V~5.5V | |
| 隔离电压(Vrms) | 5kV | |
| CMTI(kV/us) | 10kV/us | |
| 传输速率 | 10Mbps | |
| 通道数 | 1 | |
| 工作温度 | -55℃~+100℃ |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpLH | 75ns | |
| 传播延迟 tpHL | 75ns | |
| 输入阈值电流(FH) | 5mA | |
| 输出电流 | 50mA | |
| 正向压降(Vf) | 1.4V | |
| 直流反向耐压(Vr) | 5V | |
| 正向电流(If) | 50mA | |
| 功能特性 | 输出使能控制；开集电极输出 |
