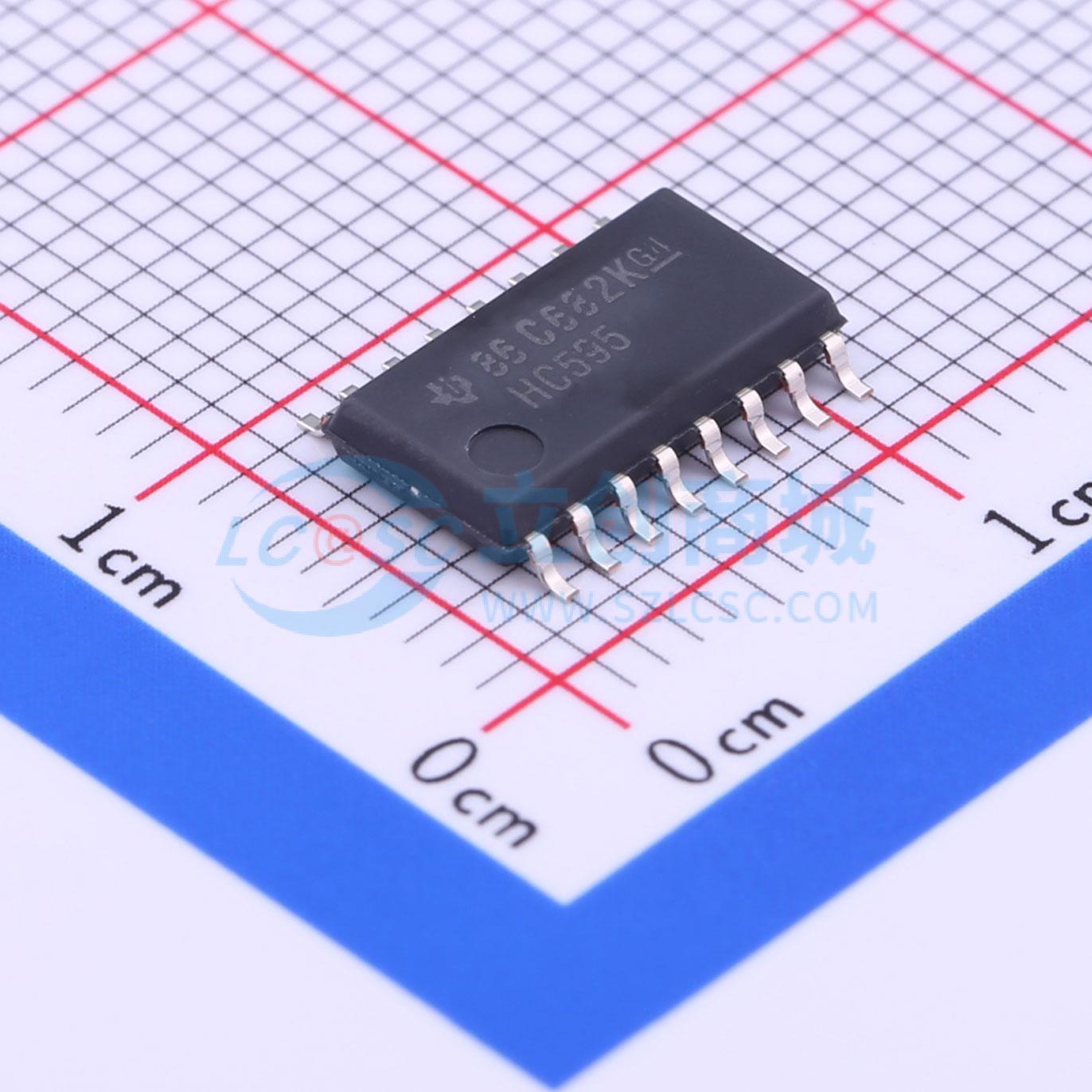

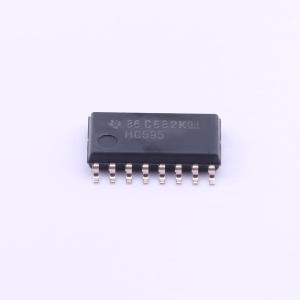

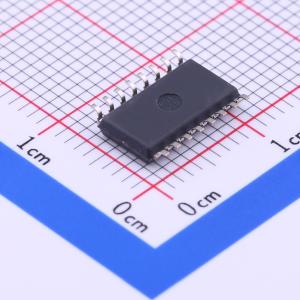

温馨提醒：图片仅供参考，商品以实物为准

SN74HC595NSR

三态输出 8位串行至串行或并行移位寄存器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SN74HC595 具有三态输出寄存器的 8 位移位寄存器
品牌名称: TI(德州仪器)
商品型号: SN74HC595NSR
商品编号: C191873
商品封装: SOP-16-208mil
包装方式: 编带
商品毛重: 0.353克(g)

商品参数

商品概述

SNx4HC595 器件包含对 8 位 D 类存储寄存器进行馈送的 8 位串行输入/并行输出移位寄存器。存储寄存器具有并行三态输出。移位寄存器和存储寄存器分别有单独的时钟。移位寄存器具有一个直接覆盖清零 (SRCLR) 输入以及用于级联结构的串行 (SER) 输入和串行输出。当输出使能端 (OE) 输入为高电平时，输出处于高阻抗状态。

商品特性

8 位串行输入/并行输出移位寄存器
2V 至 6V 的宽工作电压范围
高电流三态输出最多可驱动 15 个低功耗肖特基晶体管
晶体管逻辑器件 (LSTTL) 负载
低功耗：80μA（最大值）Icc
tpd = 13ns（典型值）
电压为 5V 时，输出驱动为 ±6mA
低输入电流：1μA（最大值）
移位寄存器具有直接清零功能
对于符合 MIL - PRF - 38535 标准的产品，所有参数均经过测试，除非另外注明。对于所有其他产品，生产流程不一定包含对所有参数的测试。

应用领域

网络交换机
电力基础设施
LED 显示屏
服务器

	属性	参数值
	商品目录	移位寄存器
	功能	串行至串行或并行
	工作电压	2V~6V
	时钟频率(fc)	29MHz
	每个元件位数	8

	属性	参数值
	输出类型	三态
	系列	74HC
	工作温度	-40℃~+85℃
	传播延迟(tpd)	27ns@6V,50pF
	输出电流	6mA
