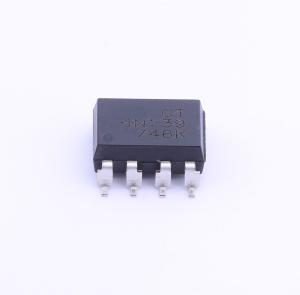

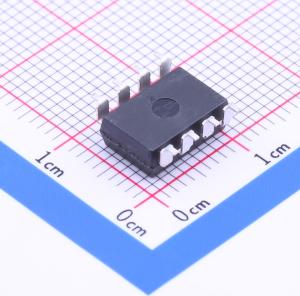

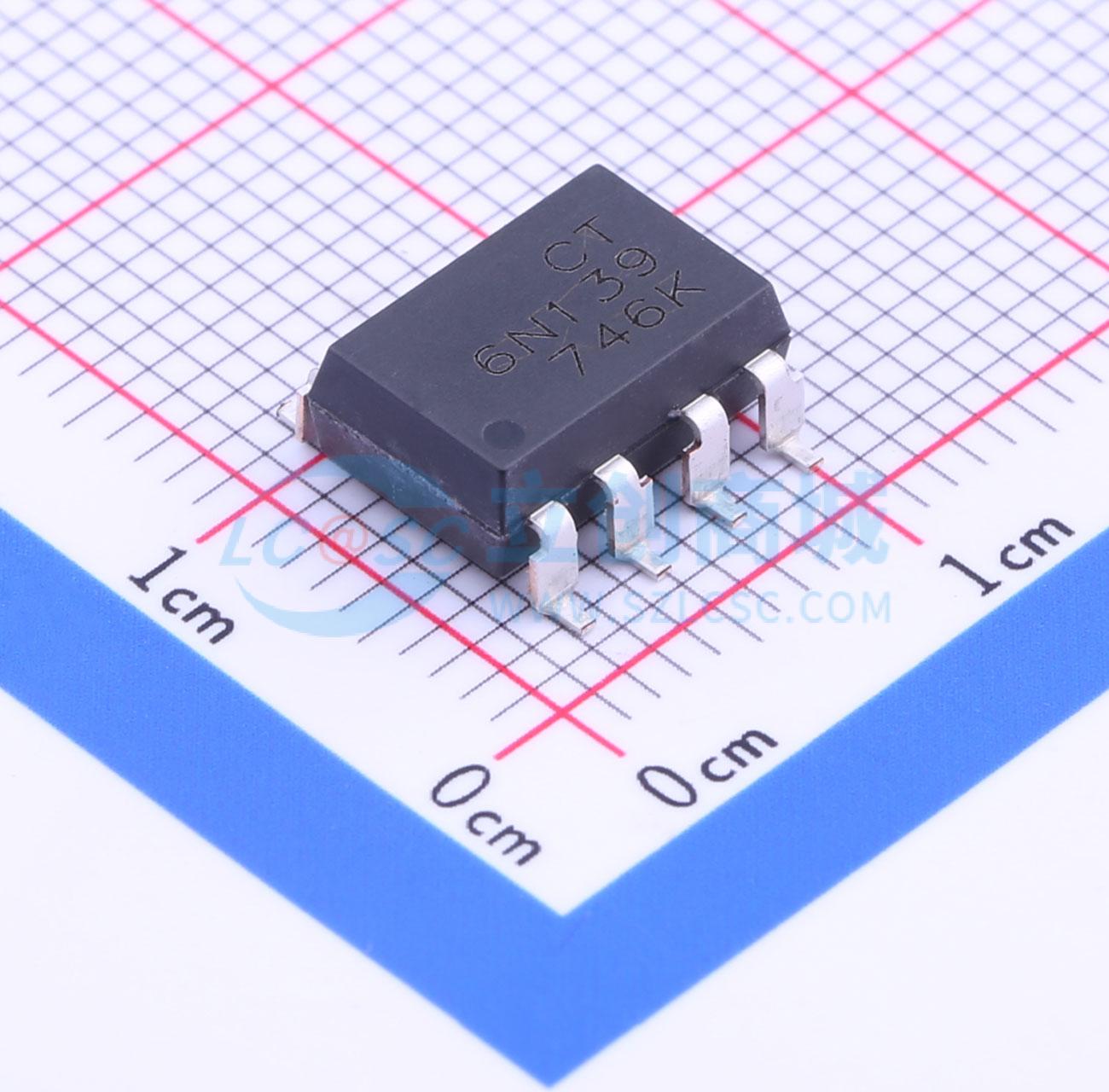

6N139(S)(T1)(HZD)
DC输入 1通道 隔离电压(rms):5000V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 6N138和6N139光耦合器由一个铝镓砷（AlGaAs）发光二极管（LED）与一个高增益分立式达林顿光电探测器光耦合而成。极低的0.5mA输入电流与高达2000%的高电流传输比相结合，使得该系列产品特别适用于MOS、CMOS、低功耗肖特基TTL（LSTTL）和EIA RS232C的输入接口，同时也能确保输出与CMOS以及高扇出TTL要求兼容。
- 品牌名称
- CT MICRO
- 商品型号
- 6N139(S)(T1)(HZD)
- 商品编号
- C191870
- 商品封装
- SOP-8-2.54mm
- 包装方式
- 编带
- 商品毛重
- 0.62克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | - | |
| 隔离电压(Vrms) | 5kV | |
| CMTI(kV/us) | 1kV/us | |
| CTR-电流传输比 | 400% | |
| 通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -55℃~+100℃ | |
| 传播延迟 tpLH | 90us | |
| 输出电流 | 60mA | |
| 输出电压 | 18V | |
| 正向压降(Vf) | 1.45V | |
| 直流反向耐压(Vr) | 5V | |
| 正向电流(If) | 25mA |
