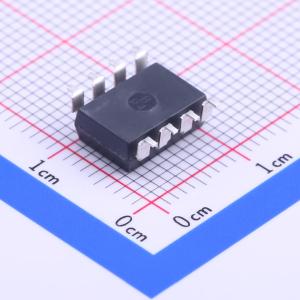

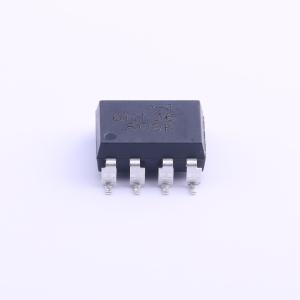

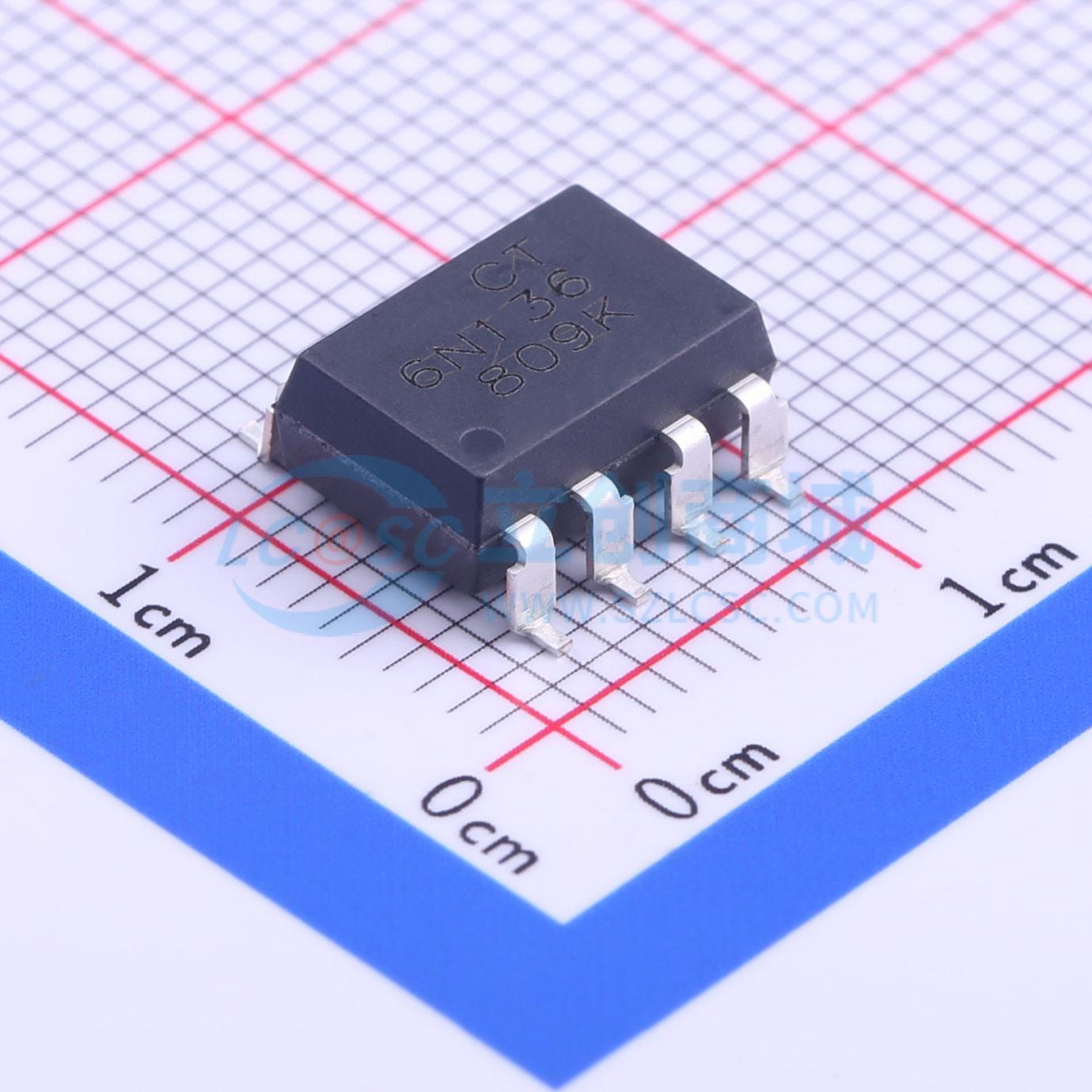

温馨提醒：图片仅供参考，商品以实物为准
6N136(S)(T1)
DC输入 1通道 隔离电压(rms):5000V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 6N135、6N136、CT4502和CT4503器件均由一个红外发光二极管和一个与之光耦合的高速光电探测器晶体管组成。光电二极管偏置和输出晶体管集电极采用独立连接，通过减小输入晶体管的基极 - 集电极电容，使速度比传统光电晶体管耦合器提高了几个数量级。这些器件采用8引脚双列直插式封装（DIP），也提供鸥翼式（400mil）和表面贴装引脚成型封装形式
- 品牌名称
- CT MICRO
- 商品型号
- 6N136(S)(T1)
- 商品编号
- C191865
- 商品封装
- SOP-8-2.54mm
- 包装方式
- 编带
- 商品毛重
- 0.62克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | - | |
| 隔离电压(Vrms) | 5kV | |
| CMTI(kV/us) | 1kV/us | |
| 传输速率 | 1Mbit/s | |
| CTR-电流传输比 | 15% | |
| 通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -55℃~+100℃ | |
| 传播延迟 tpLH | 800ns | |
| 传播延迟 tpHL | 800ns | |
| 输入阈值电流(FH) | - | |
| 输出电流 | 8mA | |
| 正向压降(Vf) | 1.45V | |
| 直流反向耐压(Vr) | 5V | |
| 正向电流(If) | 25mA |
