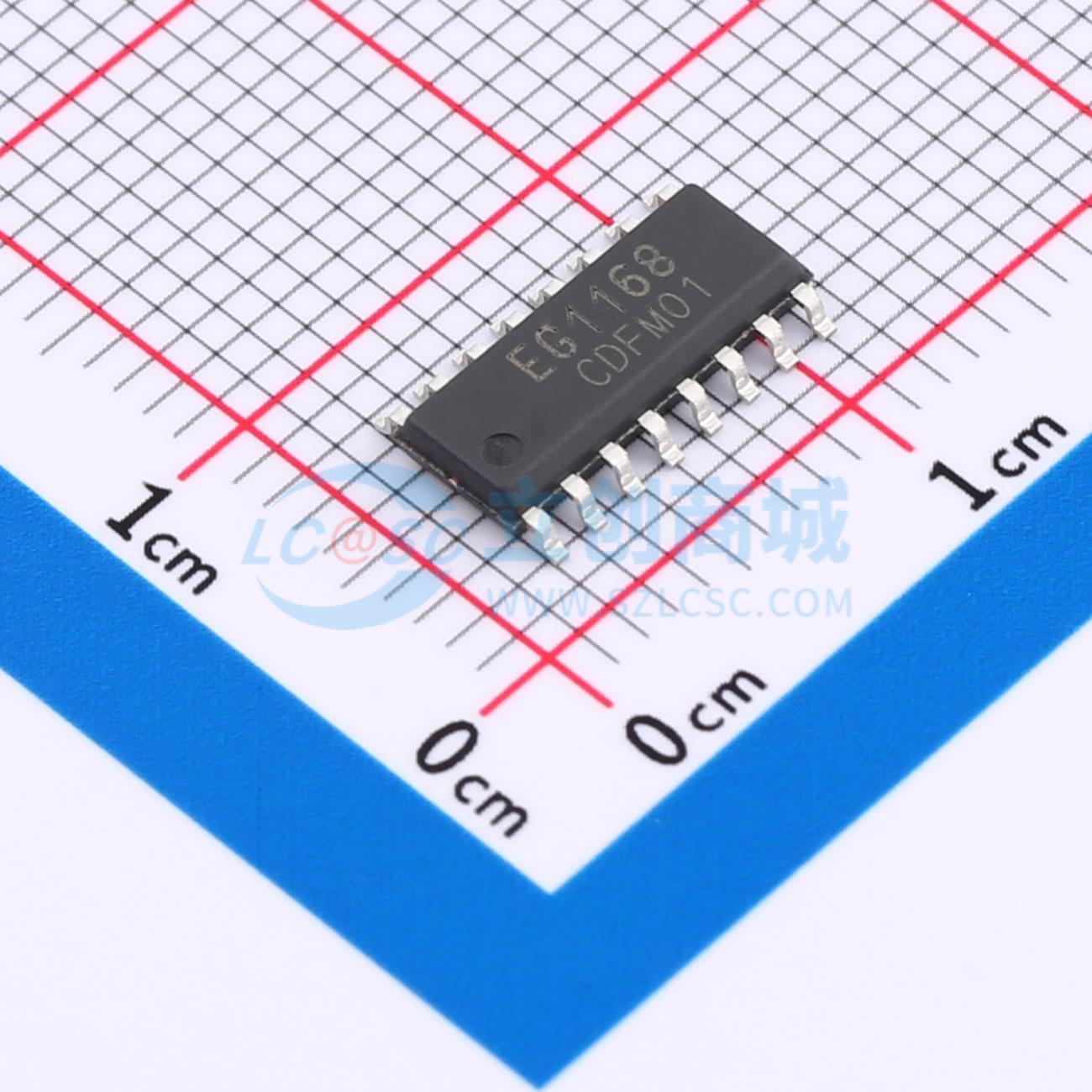

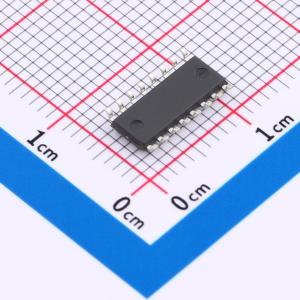

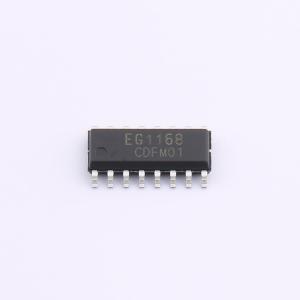

温馨提醒：图片仅供参考，商品以实物为准
EG1168
半桥推挽电源专用驱动芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- EG1168是一款高性价比的多功能半桥及推挽电源专用驱动芯片，内部集成了5V线性电源、运放放大器、MOS管峰值电流保护、VCC欠压保护、VB欠压保护、两路对称半桥及推挽PWM输出、闭锁电路、电平位移电路、脉冲滤波电路及输出驱动电路，非常适合数字半桥电源、数字推挽电源等场合使用。 EG1168高端的工作电压可达600V，低端Vcc的电源电压范围宽10V-20V，VCC静态功耗小于1.5mA。该芯片具有闭锁功能防止输出功率管同时导通，输入通道PWMIN内建了一个200K下拉电阻，在输入悬空时使上、下功率MOS管处于关闭状态，输出电流能力I0+/- 2A/2.5A，采用SOP16封装。
- 品牌名称
- EG(屹晶微)
- 商品型号
- EG1168
- 商品编号
- C20416230
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.279333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 半桥 | |
| 负载类型 | MOSFET | |
| 驱动通道数 | 2 | |
| 灌电流(IOL) | 2A | |
| 拉电流(IOH) | 2A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 10V~20V | |
| 上升时间(tr) | 120ns | |
| 下降时间(tf) | 80ns | |
| 特性 | 欠压保护(UVP)；过流保护(OCP) | |
| 工作温度 | -45℃~+125℃ | |
| 静态电流(Iq) | 1mA |
商品概述
EG1168是一款高性价比的多功能半桥及推挽电源专用驱动芯片，内部集成了5V线性电源、运放放大器、MOS管峰值电流保护、VCC欠压保护、VB欠压保护、两路对称半桥及推挽PWM输出、闭锁电路、电平位移电路、脉冲滤波电路及输出驱动电路，非常适合数字半桥电源、数字推挽电源等场合使用。 EG1168高端的工作电压可达600V，低端Vcc的电源电压范围宽10V - 20V，VCC静态功耗小于1.5mA。该芯片具有闭锁功能防止输出功率管同时导通，输入通道PWMIN内建了一个200K下拉电阻，在输入悬空时使上、下功率MOS管处于关闭状态，输出电流能力I0+/- 2A/2.5A，采用SOP16封装。
商品特性
- 高端悬浮自举电源设计，耐压可达600V
- 适应5V、3.3V输入电压
- 最高频率支持500KHZ
- 低端VCC电压范围10V - 20V
- 输出电流能力I0+/- 2A/2.5A
- 高端MOS管逐周峰值电流保护
- 低端MOS管逐周峰值电流保护
- PWM单路输入内部产出两路对称半桥及推挽PWM输出
- 自带闭锁功能，彻底杜绝上、下管输出同时导通
- 内置5V线性电源输出
- 内置轨到轨运放
- SD逐周保护功能
- 低端电源VCC欠压保护
- 高端电源VB欠压保护
- 封装形式：SOP16
应用领域
- 工业半桥电源
- 电磁灶
- 汽车充电机
- 逆变电源
- 电信电源系统
- 隔离DCDC
