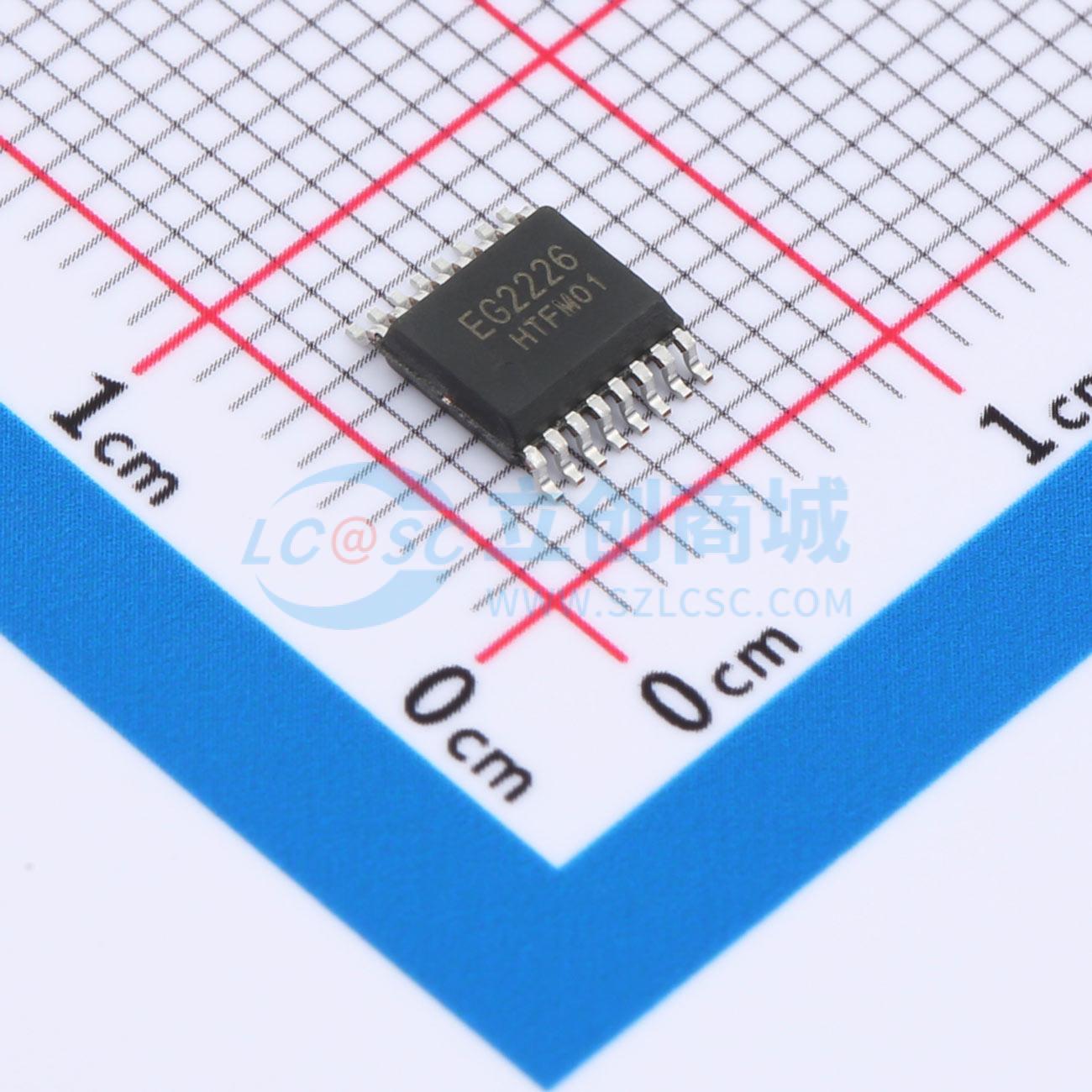

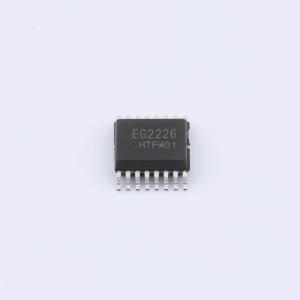

EG2226

全桥驱动芯片

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: EG2226是一款高性价比的全桥驱动专用芯片，内部集成了逻辑信号输入处理电路、欠压关断电路、闭锁电路、电平位移电路、脉冲滤波电路及输出驱动电路。 EG2226高端的工作电压可达600V，低端VCC的电源电压范围宽10V~20V，静态功耗低。该芯片具有闭锁功能防止输出功率管同时导通，输入通道HIN和LIN内建了250K下拉电阻，在输入悬空时使上、下功率MOS管处于关闭状态，输出电流能力I0+/-Δ 0.6/1.0A，采用SSOP16封装。
品牌名称: EG(屹晶微)
商品型号: EG2226
商品编号: C20416242
商品封装: SSOP-16
包装方式: 编带
商品毛重: 0.19克(g)

商品参数

商品概述

EG2226是一款高性价比的全桥驱动专用芯片，内部集成了逻辑信号输入处理电路、欠压关断电路、闭锁电路、电平位移电路、脉冲滤波电路及输出驱动电路。 EG2226高端的工作电压可达600V，低端VCC的电源电压范围宽10V~20V，静态功耗低。该芯片具有闭锁功能防止输出功率管同时导通，输入通道HIN和LIN内建了250K下拉电阻，在输入悬空时使上、下功率MOS管处于关闭状态，输出电流能力I0+/-Δ 0.6/1.0A，采用SSOP16封装。

商品特性

高端悬浮自举电源设计，耐压可达600V
适应5V、3.3V输入电压
最高频率支持500KHZ
VCC和VB端欠压关断输出
低端VCC电压范围10V - 25V
输出电流能力I0+/- 0.6A/1.0A
HIN输入通道高电平有效，控制高端HO输出
LIN输入通道高电平有效，控制低端LO输出
外围器件少
封装形式：SSOP16
无铅无卤符合ROHS标准

应用领域

逆变电源
电动车控制器
变频水泵控制器
无刷电机驱动器
开关电源

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(4000个/圆盘，最小起订量 5 个)

个

起订量：5 个4000个/圆盘

总价金额：

￥ 0.00

近期成交21单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	全桥
	负载类型	MOSFET
	灌电流(IOL)	1A
	拉电流(IOH)	600mA
	工作电压	10V~20V

	属性	参数值
	上升时间(tr)	350ns
	下降时间(tf)	140ns
	特性	欠压保护(UVP)
	工作温度	-40℃~+125℃
	输入低电平(VIL)	-300mV~1V
