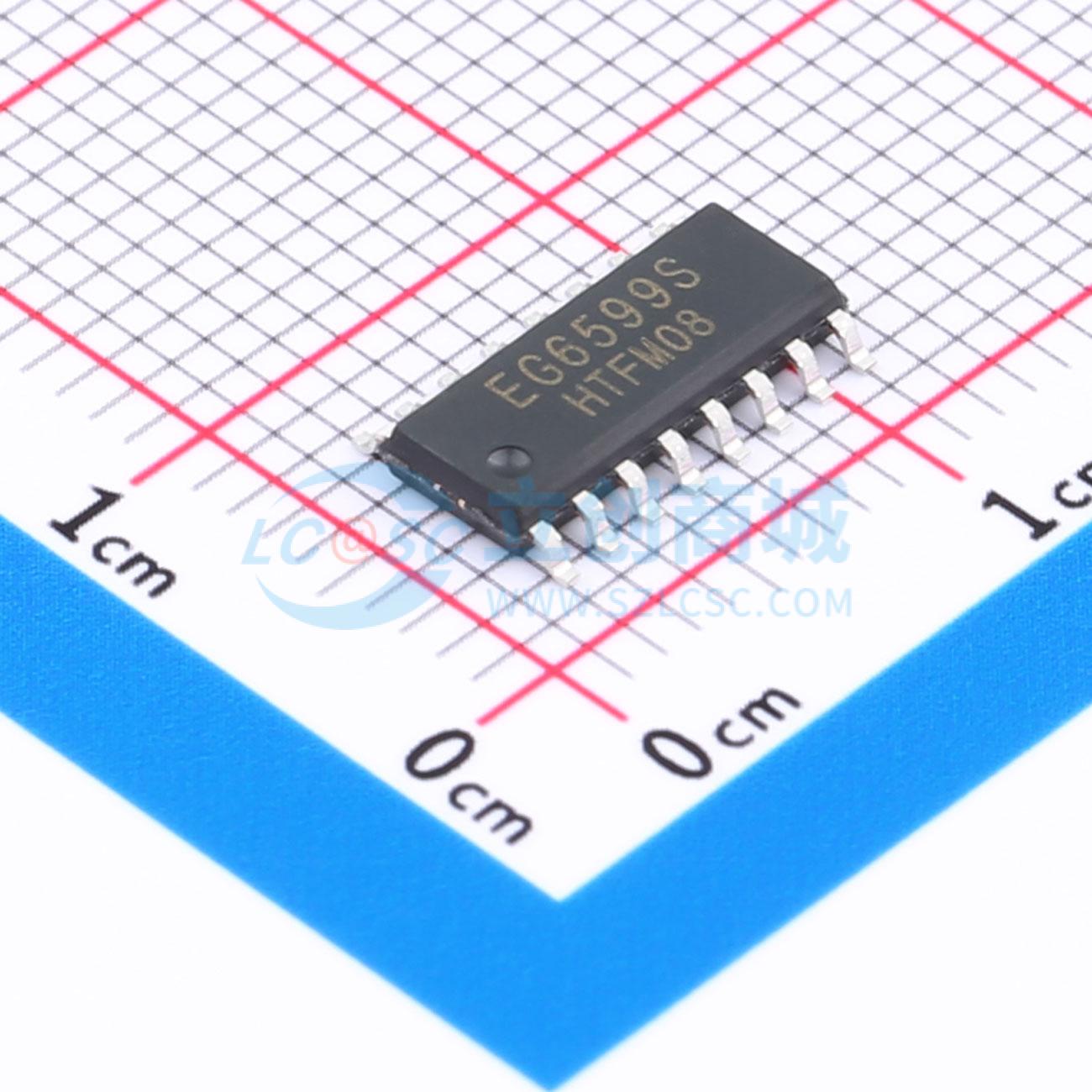

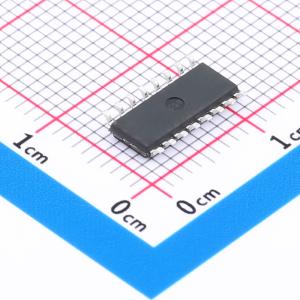

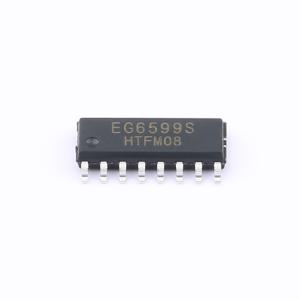

EG6599S

高压 LLC 谐振控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: EG6599S是一款专用于谐振半桥拓扑结构的双端控制器。提供50%互补占空比，高侧开关和低侧开关的时间相同，两者相位差180°，通过调制工作频率调节输出电压。固定的死区时间保证软开关和高频操作，外部振荡器可以设置转换器的工作频率，内部带有自举二极管。
品牌名称: EG(屹晶微)
商品型号: EG6599S
商品编号: C20416246
商品封装: SOP-16
包装方式: 编带
商品毛重: 0.244667克(g)

商品参数

	属性	参数值
	晶体管耐压	650V
	拓扑结构	半桥式
	特性	欠压保护(UVP)；过压保护(OVP)；过流保护(OCP)；软启动
	工作温度	-40℃~+125℃

商品概述

EG6599S是一款专用于谐振半桥拓扑结构的双端控制器。提供50%互补占空比，高侧开关和低侧开关的时间相同，两者相位差180°，通过调制工作频率调节输出电压。固定的死区时间保证软开关和高频操作，外部振荡器可以设置转换器的工作频率，内部带有自举二极管。在启动时，为了防止不受控制的浪涌电流，开关频率从最大值并逐渐衰减，到达稳态值由控制回路决定。该频移是非线性的，使输出最小电压过冲，持续时间可以编程。可以强制IC在轻负载下进入受控突发模式操作，以便保持转换器的输入功耗降至最低。IC的功能包括一个未锁存的低电平有效禁用输入，电流滞和欠压保护，电流检测输入，频率自动重启，切换和延迟关机。如果第一级保护不足以控制IC，则更高级别的OCP会锁定IC初级电流。它们的组合可提供完整的过载和短路保护电路。附加的锁存禁用输入（DIS）容易实现OTP或OVP。提供了与PFC控制器的接口，可以在故障情况下关闭，例如OCP关闭和DIS高，或在猝发模式期间操作。

商品特性

50%占空比，变频控制谐振半桥
高精度振荡器，工作频率高达500kHz
两级OCP，频移和锁存关掉
与PFC控制器接口
锁存禁用输入
轻负载时的猝发模式保护
带软启动保护和掉电保护
带高压线电压保护
高侧650V栅极驱动器
-0.3A/0.8A高侧和低侧门极驱动
无铅无卤符合ROHS标准
封装形式：SOP16L

应用领域

LCD & PDP TV
AC-DC适配器
台式PC，入门级服务器
电信设备开关电源

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交34单

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	8.8V~17V
	开关频率	56kHz~64kHz
	最大占空比	50%
