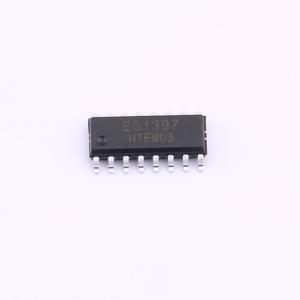

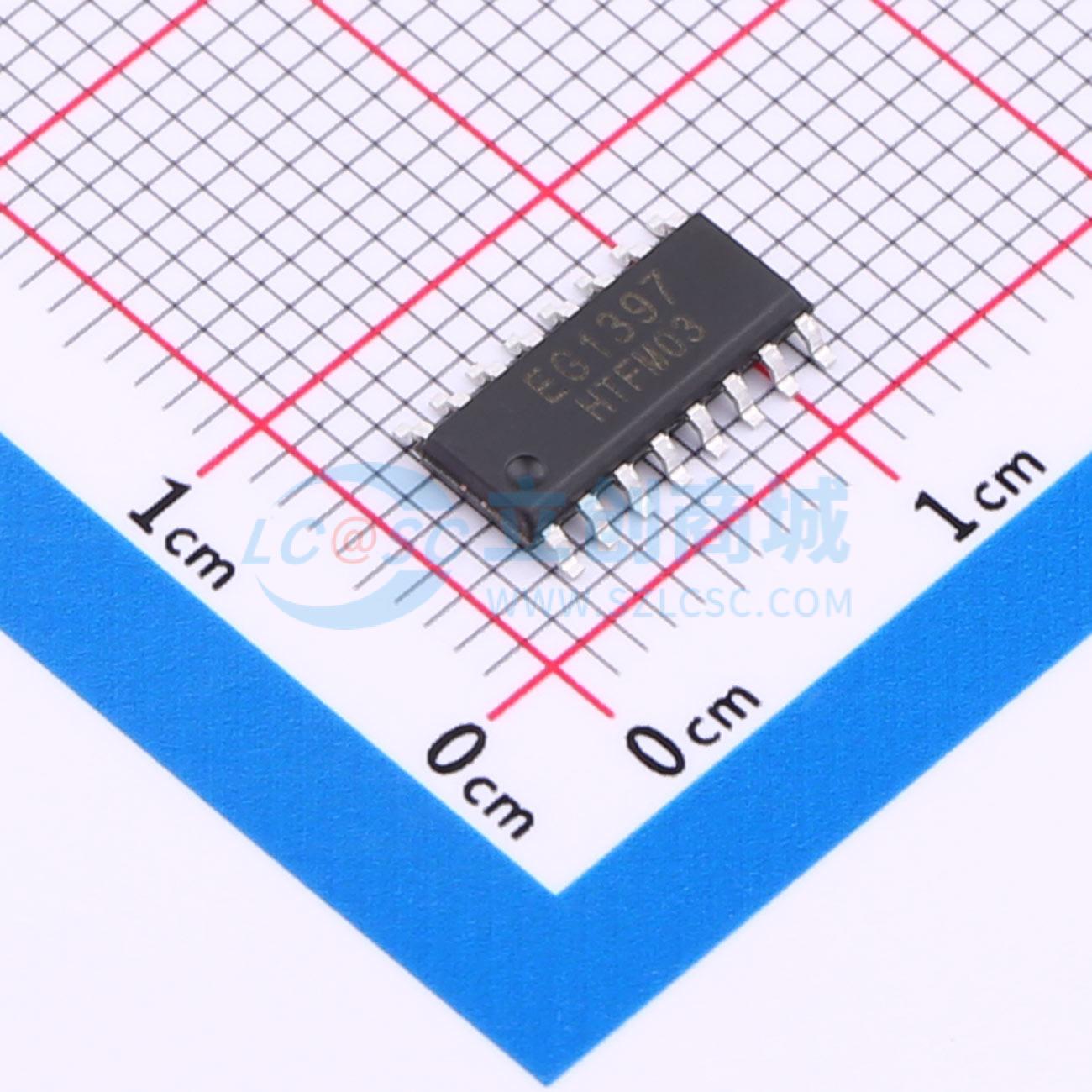

温馨提醒：图片仅供参考，商品以实物为准

EG1397

高压LLC谐振控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: EG1397是一款应用在半桥拓扑中的高性能控器，如串联谐振、并联谐振和LLC谐振控制器。它集成650V半桥驱动器，较少的外围器件，可以简化布图。EG1397采用独特的架构，包括最高500kHz压控振荡器，具有灵活性的控制模式，可实现可靠稳定的谐振模式电源。EG1397具有完善的保护功能，可配置设置以适用更宽的应用范围。其中包括：过流保护自恢复、欠压保护、软启动、光耦开路和短路保护功能。可配置死区时间可以防止上下桥MOS管同时导通，适用不同功率场合。
品牌名称: EG(屹晶微)
商品型号: EG1397
商品编号: C20416232
商品封装: SOP-16
包装方式: 编带
商品毛重: 0.277667克(g)

商品参数

	属性	参数值
	晶体管耐压	650V
	拓扑结构	半桥式
	特性	过热保护(OTP)；欠压保护(UVP)；过流保护(OCP)；软启动
	工作温度	-40℃~+125℃
	反馈方式	副边反馈

商品概述

EG1397是一款应用在半桥拓扑中的高性能控器，如串联谐振、并联谐振和LLC谐振控制器。它集成650V半桥驱动器，较少的外围器件，可以简化布图。EG1397采用独特的架构，包括最高500kHz压控振荡器，具有灵活性的控制模式，可实现可靠稳定的谐振模式电源。 EG1397具有完善的保护功能，可配置设置以适用更宽的应用范围。其中包括：过流保护自恢复、欠压保护、软启动、光耦开路和短路保护功能。可配置死区时间可以防止上下桥MOS管同时导通，适用不同功率场合。

商品特性

集成650V半桥驱动
高精度振荡器，工作频率高达500kHz
可配置最小开关频率
可配置死区时间从100nS到2uS
可配置软启动
VCC供电电压最高20V
低启动电流300uA
内置温度保护
过流自恢复
半桥驱动输出电流能力I0+/- 0.8/1.3A
无铅无卤符合ROHS标准封装形式：SOP16L

应用领域

显示器电源
AC-DC适配器
电池充电器
计算机、通信电源
工业、医疗电源设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交11单

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	9V~20V
	开关频率	60kHz~500kHz
	最大占空比	50%
