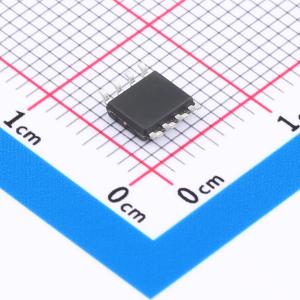

温馨提醒：图片仅供参考，商品以实物为准

EG2186

高压600V半桥驱动芯片

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: EG2186 是一款高性价比的大功率MOS 管、IGBT 管栅极驱动专用芯片，内部集成了逻辑信号输入处理电路、电平位移电路、脉冲滤波电路及输出驱动电路，专用于无刷电机控制器中的驱动电路。 EG2186 高端的工作电压可达600V，低端VCC 的电源电压范围宽10V~20V，静态功耗小于200μA。输入通道HIN 内建了一个250K 下拉电阻，LIN 内建了一个250K 下拉电阻，在输入悬空时使上、下功率MOS 管处于关闭状态，输出电流能力IO + /-4/4A，采用SOP8 封装。
品牌名称: EG(屹晶微)
商品型号: EG2186
商品编号: C20416237
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.1795克(g)

商品参数

商品概述

EG2186 是一款高性价比的大功率MOS 管、IGBT 管栅极驱动专用芯片，内部集成了逻辑信号输入处理电路、电平位移电路、脉冲滤波电路及输出驱动电路，专用于无刷电机控制器中的驱动电路。 EG2186 高端的工作电压可达600V，低端VCC 的电源电压范围宽10V~20V，静态功耗小于200μA。输入通道HIN 内建了一个250K 下拉电阻，LIN 内建了一个250K 下拉电阻，在输入悬空时使上、下功率MOS 管处于关闭状态，输出电流能力IO + / - 4/4A，采用SOP8 封装。

商品特性

高端悬浮自举电源设计，耐压可达600V
适应5V、3.3V 输入电压
最高频率支持500KHz
VCC和VB电源带欠压保护
低端VCC 电压范围10V - 20V
输出电流能力10 + 1 - 4A/4A
HIN 输入通道高电平有效，控制高端HO 输出
LIN 输入通道高电平有效，控制低端LO 输出
外围器件少
封装形式：SOP8
无铅无卤符合ROHS 标准

应用领域

移动电源高压快充开关电源
电动车控制器
变频水泵控制器
600V 降压型开关电源无刷电机驱动器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(4000个/圆盘，最小起订量 1 个)

个

起订量：1 个4000个/圆盘

总价金额：

￥ 0.00

近期成交31单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	半桥
	负载类型	MOSFET；IGBT
	驱动通道数	2
	灌电流(IOL)	4A
	拉电流(IOH)	4A
	工作电压	10V~20V

	属性	参数值
	上升时间(tr)	22ns
	下降时间(tf)	18ns
	特性	欠压保护(UVP)
	工作温度	-40℃~+125℃
	输入低电平(VIL)	-300mV~1.3V
	静态电流(Iq)	200uA
