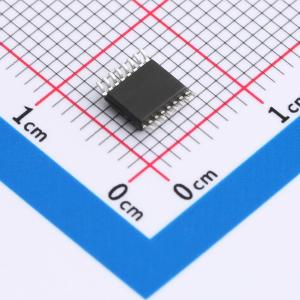

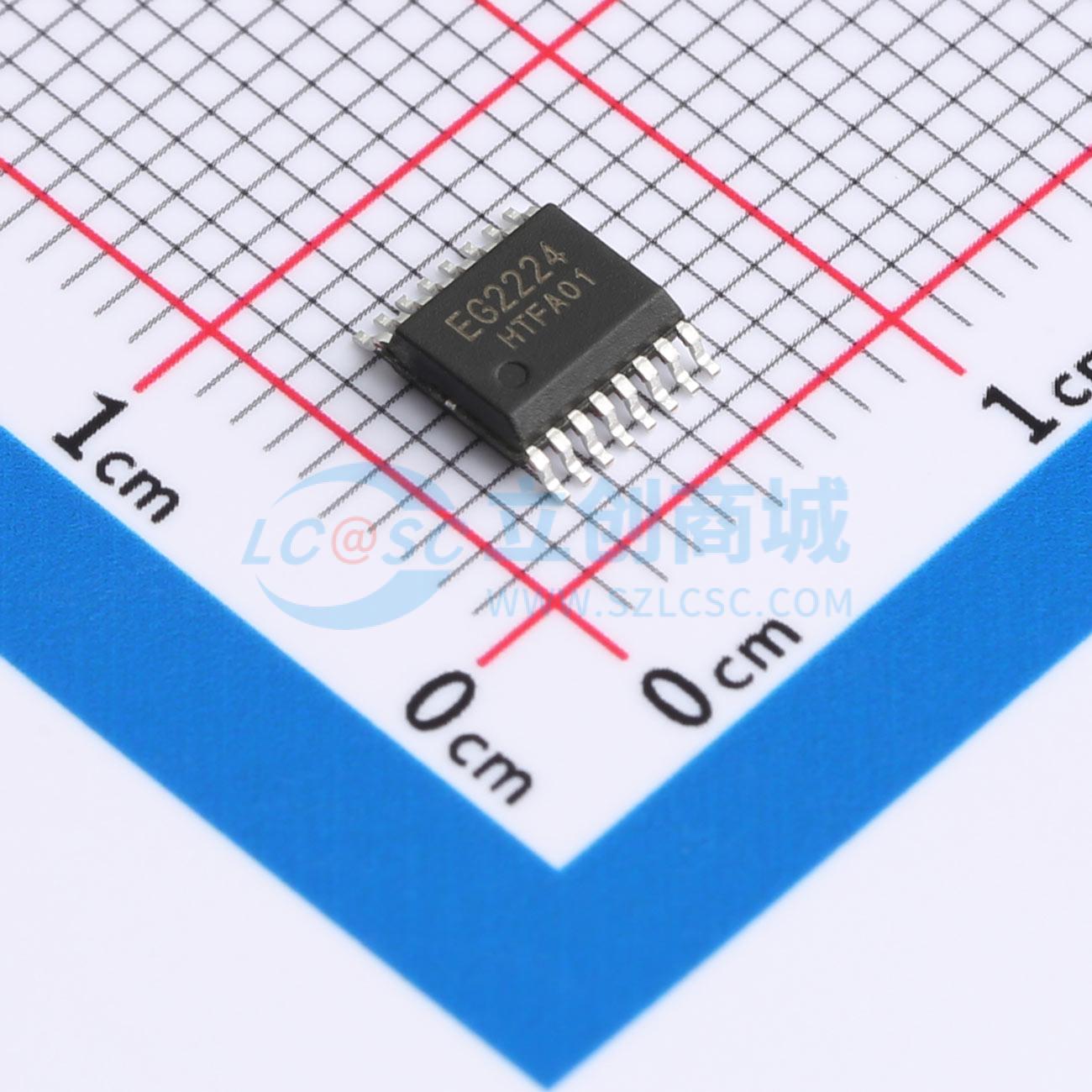

EG2224
EG2224
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- EG2224是一款高性价比带两个路比较器功能的全桥驱动专用芯片，内部集成了逻辑信号输入处理电路、SD控制电路、欠压关断电路、闭锁电路、电平位移电路、脉冲滤波电路及输出驱动电路。 EG2224高端的工作电压可达600V，低端VCC的电源电压范围宽10V~20V，静态功耗低。该芯片具有闭锁功能防止输出功率管同时导通，输入通道IN1和IN2内建了250K下拉电阻，在输入悬空时使上、下功率MOS管处于关闭状态，输出电流能力I0+/-Δ 0.3/0.6A，采用SSOP24和SSOP16封装。
- 品牌名称
- EG(屹晶微)
- 商品型号
- EG2224
- 商品编号
- C20416241
- 商品封装
- SSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.202525克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 有刷直流电机驱动芯片 | |
| 工作电压 | 10V~20V |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 190uA | |
| 工作温度 | -40℃~+125℃ |
商品概述
EG2224是一款高性价比带两个路比较器功能的全桥驱动专用芯片，内部集成了逻辑信号输入处理电路、SD控制电路、欠压关断电路、闭锁电路、电平位移电路、脉冲滤波电路及输出驱动电路。 EG2224高端的工作电压可达600V，低端VCC的电源电压范围宽10V~20V，静态功耗低。该芯片具有闭锁功能防止输出功率管同时导通，输入通道IN1和IN2内建了250K下拉电阻，在输入悬空时使上、下功率MOS管处于关闭状态，输出电流能力I0+/-Δ 0.3/0.6A，采用SSOP24和SSOP16封装。
商品特性
- 高端悬浮自举电源设计，耐压可达600V
- 内部带两路独立的比较器
- 适应5V、3.3V输入电压
- 最高频率支持500KHZ
- VCC和VB端欠压关断输出
- 输出电流能力I0+/-Δ 0.3A/0.6A
- SD低电平关闭HO和LO输出
- 过流保护功能，高电平关闭HO、LO输出
- 外围器件少
- 封装形式：SSOP24和SSOP16
- 无铅无卤符合ROHS标准
应用领域
- 逆变电源
- 变频水泵控制器
- 开关电源
- 电动车控制器无刷电机驱动器
