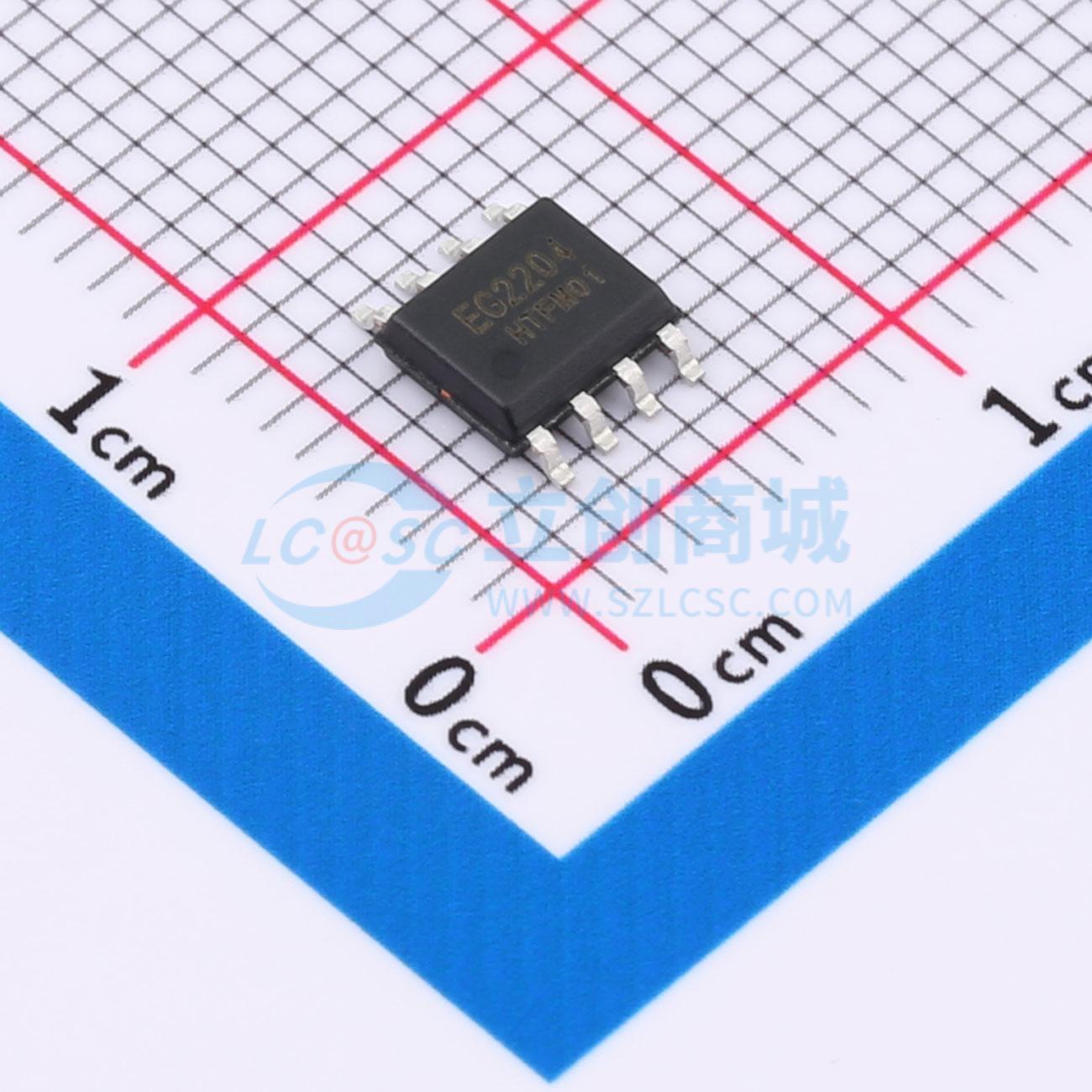

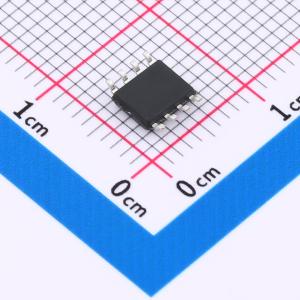

EG2204

带SD功能MOS管驱动芯片

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: EG2204是一款高性价比的带SD功能的MOS管、IGBT管栅极驱动专用芯片，内部集成了逻辑信号输入处理电路、死区时控制电路、电平位移电路、脉冲滤波电路及输出驱动电路，专用于无刷电机控制器、电源DC-DC中的驱动电路。 EG2204高端的工作电压可达600V，低端VCC的电源电压范围宽9V~25V。该芯片输入通道IN内建了一个200K下拉电阻，SD内建了一个200K下拉电阻，在输入悬空时使上、下功率MOS管处于关闭状态，输出电流能力10+/-0.5/1.0A，采用SOP8封装。
品牌名称: EG(屹晶微)
商品型号: EG2204
商品编号: C20416239
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.167克(g)

商品参数

商品概述

EG2204是一款高性价比的带SD功能的MOS管、IGBT管栅极驱动专用芯片，内部集成了逻辑信号输入处理电路、死区时控制电路、电平位移电路、脉冲滤波电路及输出驱动电路，专用于无刷电机控制器、电源DC-DC中的驱动电路。 EG2204高端的工作电压可达600V，低端VCC的电源电压范围宽9V~25V。该芯片输入通道IN内建了一个200K下拉电阻，SD内建了一个200K下拉电阻，在输入悬空时使上、下功率MOS管处于关闭状态，输出电流能力10+/-0.5/1.0A，采用SOP8封装。

商品特性

高端悬浮自举电源设计，耐压可达600V
适应5V、3.3V输入电压
最高频率支持500KHz
VCC和VB端电源带欠压保护
低端VCC电压范围9V - 25V
输出电流能力|0+/- 0.5A/1.0A
内建死区控制电路
SD输入通道低电平有效，关闭HO、LO输出
外围器件少
封装形式：SOP8
无铅无卤符合ROHS标准

应用领域

移动电源高压快充开关电源
无线充电驱动器
变频水泵控制器
DC-DC电源
无刷电机驱动器
高压Class-D类功放

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(4000个/圆盘，最小起订量 5 个)

个

起订量：5 个4000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	栅极驱动芯片
	负载类型	MOSFET
	灌电流(IOL)	1A
	拉电流(IOH)	500mA
	工作电压	9V~25V

	属性	参数值
	上升时间(tr)	30ns
	下降时间(tf)	15ns
	特性	欠压保护(UVP)
	工作温度	-40℃~+125℃
	静态电流(Iq)	180uA
