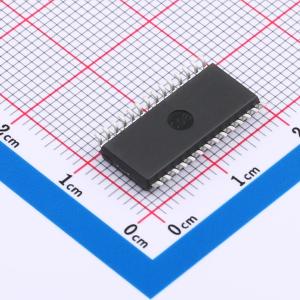

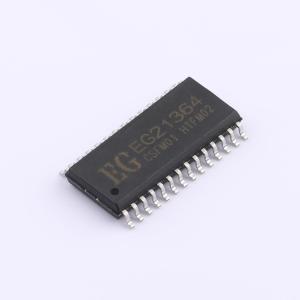

温馨提醒：图片仅供参考，商品以实物为准
EG21364
三相半桥驱动芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- EG21364是用作N型功率MOSFET和IGBT等高压、高速功率器件的三相栅极驱动电路，主要包含三个独立的半桥驱动电路。内置死区时间，可确保功率管上下桥臂不会同时导通。内置输入信号滤波，防止噪声干扰。
- 品牌名称
- EG(屹晶微)
- 商品型号
- EG21364
- 商品编号
- C20416235
- 商品封装
- SOP-28
- 包装方式
- 编带
- 商品毛重
- 1.06克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 三相；半桥 | |
| 负载类型 | MOSFET；IGBT | |
| 驱动通道数 | 6 | |
| 灌电流(IOL) | 350mA | |
| 拉电流(IOH) | 200mA |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 10V~25V | |
| 上升时间(tr) | 125ns | |
| 下降时间(tf) | 50ns | |
| 特性 | 欠压保护(UVP)；过流保护(OCP) | |
| 工作温度 | -40℃~+125℃ |
商品概述
EG21364是用作N型功率MOSFET和IGBT等高压、高速功率器件的三相栅极驱动电路，主要包含三个独立的半桥驱动电路。内置死区时间，可确保功率管上下桥臂不会同时导通。内置输入信号滤波，防止噪声干扰。提供外部使能控制可同时关断六通道输出。此外，它还具有欠压保护和过流保护功能，出现异常时立即关断六通道输出。
商品特性
- 高端悬浮自举电源设计，耐压可达650V
- 适应5V或者3.3V输入电压
- 输出电流能力+0.2A/-0.35A
- 欠压保护
- 使能控制
- 输入输出同相外部设置清理时间
- 高低端通道匹配过流保护关断六通道输出集成三个独立的半桥驱动器内建死区控制电路
- 自带闭锁功能，彻底杜绝上、下管输出同时导通
- 封装形式：SOP28L无铅无卤符合ROHS标准
应用领域
- 三相电机驱动
- DC-AC逆变
- 开关电源
- 空调、冰箱、洗衣机
