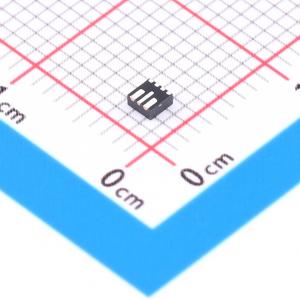

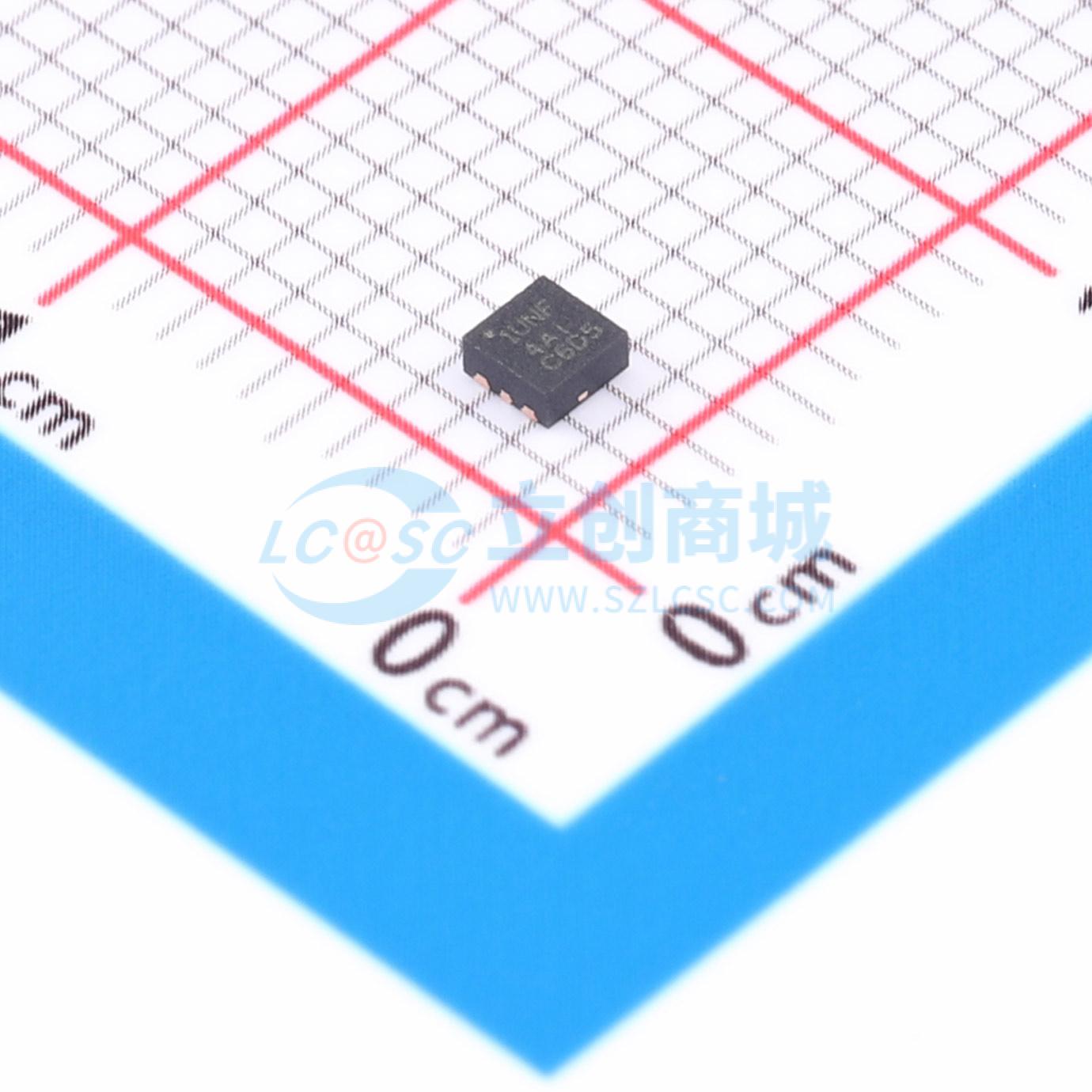

TPS61022RWUT

具有0.5V超低输入电压的升压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS61022 具有 0.5V 超低输入电压的 8A 升压转换器
品牌名称: TI(德州仪器)
商品型号: TPS61022RWUT
商品编号: C2071784
商品封装: VQFN-7(2x2)
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

TPS61022 可以为由多种电池和超级电容器供电的便携式设备和物联网设备提供电源解决方案。在整个温度范围内，TPS61022 的谷值开关电流限制最小值为 6.5A。在 0.5V 至 5.5V 的宽输入电压范围内，TPS61022 支持超级电容器备用电源应用，这可能导致超级电容器深度放电。当输入电压高于 1.5V 时，TPS61022 的工作频率为 1MHz。当输入电压低于 1.5V 甚至降至 1V 时，开关频率逐渐降至 0.6MHz。在轻负载条件下，MODE 引脚将 TPS61022 工作模式设定为省电模式或强制 PWM 模式。在轻负载条件下，TPS61022 仅消耗 VOUT 处的 26μA 静态电流。关断期间，负载与输入电源完全断开。TPS61022 还具有 5.7V 输出过压保护、输出短路保护和热关断保护。 TPS61022 采用 2mm × 2mm VQFN 封装，更大限度地减少了外部元件的数量，因而拥有非常小巧的解决方案尺寸。

商品特性

输入电压范围：0.5V 至 5.5V
启动时的最小输入电压为 1.8V
输出电压设置范围：2.2V 至 5.5V
两个 12mΩ (LS)/18mΩ (HS) MOSFET
8A 谷值开关电流限制
VIN = 3.6V、VOUT = 5V 且 lOUT = 3A 时效率为 94.7%
VIN > 1.5V 时开关频率为 1MHz，VIN < 1V 时开关频率为 0.6MHz
在 –40°C 至 +125°C 温度范围内，基准电压精度为 ±2.5%
轻负载运行时引脚可选自动 PFM 工作模式或强制 PWM 工作模式
VIN > VOUT 时切换为直通模式
在关断期间真正断开输入与输出之间的连接
输出过压和热关断保护
输出短路保护
2mm × 2mm VQFN 7 引脚封装

应用领域

USB 端口
备用超级电容器
GPRS 电源

优惠活动

购买数量

(250个/圆盘，最小起订量 1 个)

个

起订量：1 个250个/圆盘

总价金额：

￥ 0.00

近期成交19单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	500mV~5.5V
	输出电压	2.2V~5.5V
	输出电流	8A
	开关频率	600kHz~1MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	3uA
	开关管(内置/外置)	内置
	输出类型	可调
