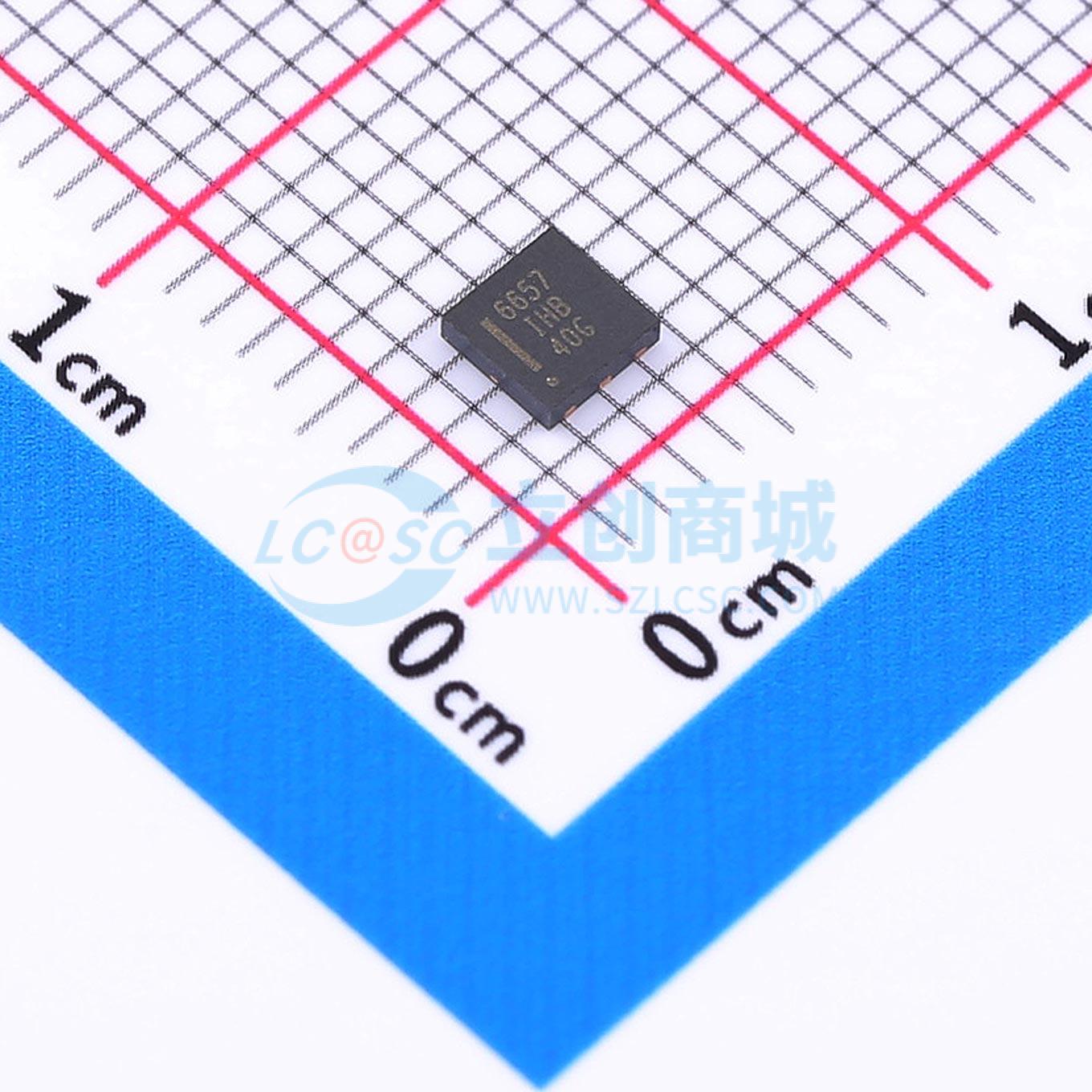

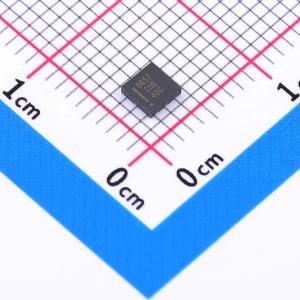

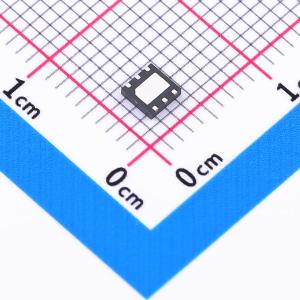

温馨提醒：图片仅供参考，商品以实物为准
XRP6657IHBTR-F
1.5A 1.3MHz高效同步降压DC-DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- XRP6657是一款高效率的同步降压DC-DC转换器,能够提供高达1.5A的输出电流。它的工作输入电压范围为2.5V到5.5V,可调节的输出电压低至0.6V。该芯片采用固定的1.3MHz PWM频率,支持脉冲跳跃模式以提高轻载效率。内置补偿网络和同步开关减少了外部组件数量,提高了整体效率。过流和过温保护确保了在异常操作条件下的安全运行。
- 品牌名称
- MaxLinear(迈凌)
- 商品型号
- XRP6657IHBTR-F
- 商品编号
- C2071797
- 商品封装
- DFN-6-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.5V~5.5V | |
| 输出电压 | 600mV~5.5V | |
| 输出电流 | 1.5A | |
| 开关频率 | 1.3MHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 240uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
XRP6657是一款高效同步降压型DC - DC转换器，能够提供高达1.5A的电流，专为便携式电池供电应用而优化。 它的输入电压范围为2.5V至5.5V，可提供低至0.6V的可调稳压输出电压。XRP6657采用恒定的1.3MHz频率脉冲宽度调制（PWM）方案，允许使用紧凑的外部组件，实现低输出电压纹波和固定频率噪声，同时采用脉冲跳跃模式（PSM）来提高轻载效率。低压差模式可实现100%占空比运行。 电流模式内部补偿网络和内置同步开关无需外部肖特基二极管，进一步减小了解决方案的占位面积。过流和过温保护确保在异常工作条件下安全运行。 XRP6657采用紧凑的、符合RoHS标准的“绿色”/无卤6引脚DFN薄型封装。
商品特性
- 保证1.5A输出电流
- 固定1.3MHz频率PWM工作模式
- 效率高达95%
- 输入电压：2.5V至5.5V
- 输出电压可调
- 内部补偿网络
- 无需肖特基二极管
- LDO工作模式：100%占空比
- 静态电流240μA（无负载）
- 关断电流1μA
- 软启动功能
- 过流/过温保护
- “绿色”/无卤DFN - 6封装
应用领域
- 负载点
- 机顶盒
- 便携式媒体播放器
- 硬盘驱动器
