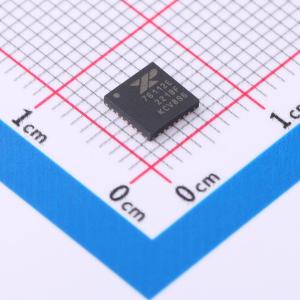

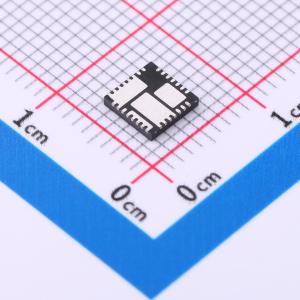

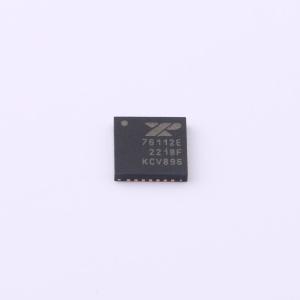

XR76112ELTR-F

8A和12A同步降压COT稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: XR76108和XR76112是同步降压稳压器，将控制器、驱动器、自举二极管和MOSFET集成在一个封装中，用于负载点电源。XR76108的负载电流额定值为8A，XR76112的负载电流额定值为12A。4.5V至22V的宽输入电压范围允许由行业标准的5V、12V和19.6V电源轨进行单电源供电
品牌名称: MaxLinear(迈凌)
商品型号: XR76112ELTR-F
商品编号: C2073230
商品封装: QFN-30(5x5)
包装方式: 编带
商品毛重: 0.19克(g)

商品参数

商品概述

xR76108 和 xR76112 是同步降压稳压器，它们将控制器、驱动器、自举二极管和 MOSFET 集成在一个封装中，适用于负载点电源。xR76108 的负载电流额定值为 8A，而 xR76112 的负载电流额定值为 12A。这些稳压器支持 4.5V 至 22V 的宽输入电压范围，允许从工业标准的 5V、12V 和 19.6V 电源轨进行单电源操作。

通过专有的模拟电流模式恒定导通时间（COT）控制方案，xR76108 和 xR76112 使用陶瓷输出电容提供了极快的线路和负载瞬态响应。它们不需要环路补偿，简化了电路实现并减少了整体组件数量。控制环路还提供了 0.25% 的负载调节和 0.1% 的线性调节，并保持恒定的工作频率。可选的节能模式允许在轻负载电流下以不连续模式（DCM）工作，显著提高了转换器效率。

这些稳压器包括多种保护功能，如过流、过温、短路和 UVLO，以确保在异常条件下安全运行。xR76108 和 xR76112 采用符合 RoHS 标准、绿色/无卤素、节省空间的 QFN 5x5mm 封装。

商品特性

8A和12A的降压调节器
4.5V至5.5V低输入电压工作
4.5V至22V宽单输入电压
≥0.6V可调输出电压
控制器、驱动器、自举二极管和MOSFET集成在一个封装中
无需环路补偿
陶瓷输出电容稳定工作
可编程200纳秒 - 2微秒导通时间
恒定200千赫 - 800千赫频率
可选择CCM或CCM/DCM工作模式
精密使能和电源良好标志
可编程软启动
5x5毫米30引脚QFN封装

应用领域

分布式电源架构
负载点转换器
电源模块
FPGA、DSP 和处理器电源
基站、交换机/路由器和服务器

数据手册PDF

放大查看下载PDF

优惠活动

9.2折

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~22V
	输出电压	-
	输出电流	12A
	开关频率	200kHz~800kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	1.3mA
	开关管(内置/外置)	内置
	输出类型	可调
